Principales caractéristiques à prendre en compte avant de commander des vannes à bille en acier inoxydable

Les vannes à bille en acier inoxydable figurent parmi les composants d'isolement et d'arrêt les plus utilisés dans les canalisations de procédés corrosifs, le traitement de l'eau, l'agroalimentaire, l'industrie pharmaceutique, le secteur maritime et les systèmes cryogéniques. Cependant, la simple mention « vanne à bille en acier inoxydable » est loin d'être suffisante pour répondre aux exigences réelles d'utilisation. La qualité de l'acier inoxydable, la conception du corps, le type d'alésage, la configuration de l'étanchéité, les raccords, la compatibilité avec les systèmes d'actionnement et les plages de pression et de température déterminent directement la résistance à la corrosion, l'étanchéité, la durée de vie et la conformité globale du projet.

Cette liste de contrôle exhaustive détaille toutes les caractéristiques techniques non négociables que les acheteurs et les ingénieurs concepteurs doivent vérifier avant de passer commande de vannes à bille en acier inoxydable, y compris les multiples appellations industrielles, les différences de qualité des matériaux et les pièges cachés des spécifications afin d'éviter des reprises coûteuses et des défaillances sur site.

1. Confirmer la nuance exacte d'acier inoxydable du corps (caractéristique essentielle)

Le premier facteur, et le plus déterminant, est la nuance d'alliage du corps de vanne sous pression. L'appellation générique « acier inoxydable » recouvre de multiples normes de matériaux présentant des performances anticorrosion, une tolérance à la température et une compatibilité chimique très différentes.

• Vanne à bille en acier inoxydable SS304Également appelée vanne à bille en acier inoxydable 304 ou vanne à bille A182 F304. Qualité antirouille universelle pour l'eau claire, les solutions faiblement alcalines, les environnements atmosphériques et les fluides non chlorés. Solution économique pour les canalisations industrielles légères classiques.
• Vanne à bille en acier inoxydable SS316Autres appellations : vanne à bille en acier inoxydable 316, vanne à bille A182 F316, vanne à bille en acier inoxydable contenant du molybdène. L’ajout de molybdène lui confère une résistance supérieure aux ions chlorure, à l’eau salée, aux acides faibles et aux solvants chimiques. Ce type de vanne est privilégié pour les usines chimiques, les installations côtières et les stations d’épuration.
• Vanne à bille en acier inoxydable à faible teneur en carbone 316L: Variante à faible teneur en carbone de l'acier inoxydable 316, optimisée pour les applications de soudage afin de prévenir la corrosion intergranulaire, couramment utilisée dans les tuyauteries de procédés soudés bout à bout.
• Vanne à bille en acier inoxydable haute température 310SAcier inoxydable résistant à la chaleur pour les conditions de travail avec des gaz de combustion à haute température, de l'huile chaude et des cycles thermiques.

Ne jamais substituer l'acier inoxydable SS304 à l'acier inoxydable SS316 dans des milieux riches en chlorures tels que la saumure, l'eau de mer ou l'eau désinfectée ; la corrosion par piqûres et les fuites à travers la paroi se produiront en fonctionnement à court terme.

2. Style de construction et structure interne du corps de vanne

Les vannes à bille en acier inoxydable sont fabriquées selon plusieurs modèles de corps, chacun présentant des avantages uniques en matière de maintenance et d'installation :

• Vanne à bille en acier inoxydable trois piècesConception en trois parties, démontage facile en ligne pour le remplacement du siège et le nettoyage interne sans interruption de la canalisation. Idéal pour les équipements sanitaires, alimentaires et nécessitant un entretien fréquent.
• Vanne à bille en acier inoxydable en deux partiesStructure compacte intégrée à deux corps, performances d'étanchéité stables, choix courant pour la tuyauterie industrielle à brides et à filetage.
• Vanne à bille monobloc en acier inoxydableCorps monobloc forgé, risque de fuite externe minimal, principalement utilisé pour les conduites d'instruments filetées de petit diamètre.

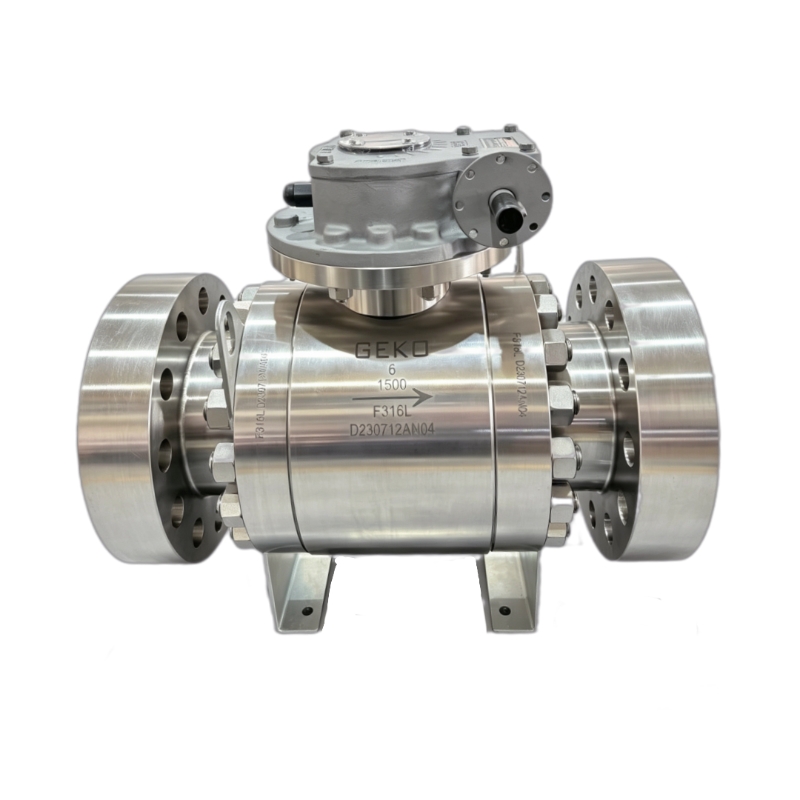

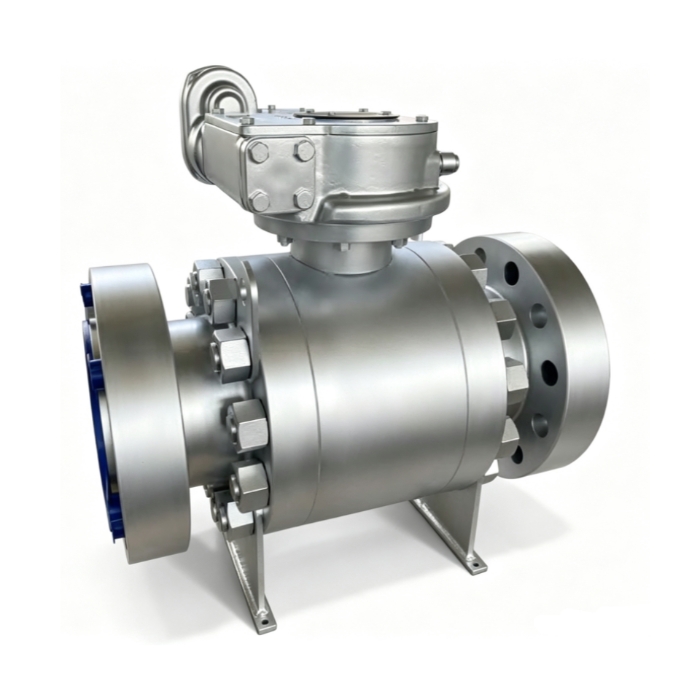

Veuillez également préciser le mécanisme de support de la bille : vanne à bille flottante en acier inoxydable pour service moyenne pression DN15–DN150, et vanne à bille en acier inoxydable montée sur tourillon pour les applications intensives à grand alésage et haute pression de classe 600+.

3. Configuration à passage de port complet ou réduit

Reportez-vous aux spécifications du passage d'écoulement que vous avez confirmées dans les guides de sélection précédents ; les deux types d'alésage ont plusieurs alias industriels :

• Vanne à bille en acier inoxydable à passage intégral (passage intégral): Convient au diamètre intérieur de la canalisation, perte de charge ultra-faible, supporte le raclage, convient au transfert de fluides à haut débit, de boues et de fluides cryogéniques.
• Vanne à bille en acier inoxydable à passage réduit (orifice réduit / passage restreint): Ouverture interne étroite, couple de fonctionnement réduit, coût des matériaux inférieur, idéal pour les lignes de dérivation auxiliaires, les points d'échantillonnage et les circuits d'air comprimé des instruments.

4. Compatibilité des matériaux du siège et du joint

Un corps en acier inoxydable ne peut garantir une étanchéité parfaite ; le matériau du siège détermine la durée de vie de l’étanchéité en fonction de la température et du fluide :

• Vanne à bille en acier inoxydable à siège souple en PTFE/RPTFE: Fermeture hermétique pour les fluides propres à température normale, les aliments et les services sanitaires.
• Vanne à bille en acier inoxydable à siège PEEKJoint d'étanchéité à haute résistance à l'usure pour les milieux contenant des particules solides fines et soumis à des cycles de température modérés.
• Vanne à bille en acier inoxydable à siège métallique plaqué STL StelliteSurface d'étanchéité en alliage dur soudée par recouvrement, résiste aux hautes températures, aux hautes pressions et aux milieux visqueux abrasifs, conforme aux normes de sécurité incendie pour les fluides inflammables.

5. Type de raccordement d'extrémité de tuyau correspondant à la configuration de la tuyauterie

Vérifiez que les extrémités de raccordement sont conformes aux méthodes de soudage ou d'assemblage sur site. Les types d'extrémités standard pour vannes à bille en acier inoxydable comprennent :

• Vanne à bille à brides en acier inoxydable (bride à face surélevée RF, la plus courante pour les grands pipelines industriels)
• Vanne à bille en acier inoxydable à filetage NPT (filetage femelle pour tuyauterie d'instrumentation de petit diamètre)
• Vanne à bille en acier inoxydable à souder par emboîtement (soudage par emboîtement pour ensembles compacts haute pression)
• Vanne à bille en acier inoxydable BW Butt Weld (soudure à pénétration complète pour les conduites de process critiques à haute pression)
• Vanne à bille sanitaire Tri-Clamp en acier inoxydable (raccordement hygiénique à pince pour les industries laitière, des boissons et biopharmaceutique)

6. Classe de pression, plage de température et certifications de conformité

Vérifiez d'abord la pression nominale : classes de pression ANSI 150, 300 ou 600, ou grades de pression DIN PN16, PN25 ou PN40. Confirmez les limites supérieures et inférieures de température de fonctionnement continu, notamment pour les vannes à bille cryogéniques en acier inoxydable utilisées dans les systèmes de gaz LN2, GNL et basse température.

Certifications obligatoires pour les projets internationaux : certificat de qualité ISO 9001, directive CE PED pour le marché de l’UE, certification de sécurité incendie, rapport d’essai des matériaux MTR et norme API 6D pour les commandes d’exportation de pétrole et de gaz.

7. Exigences relatives à l'actionnement manuel ou automatisé

Déterminez le mode de fonctionnement avant de passer commande afin d'éviter des problèmes de modification ultérieurs :

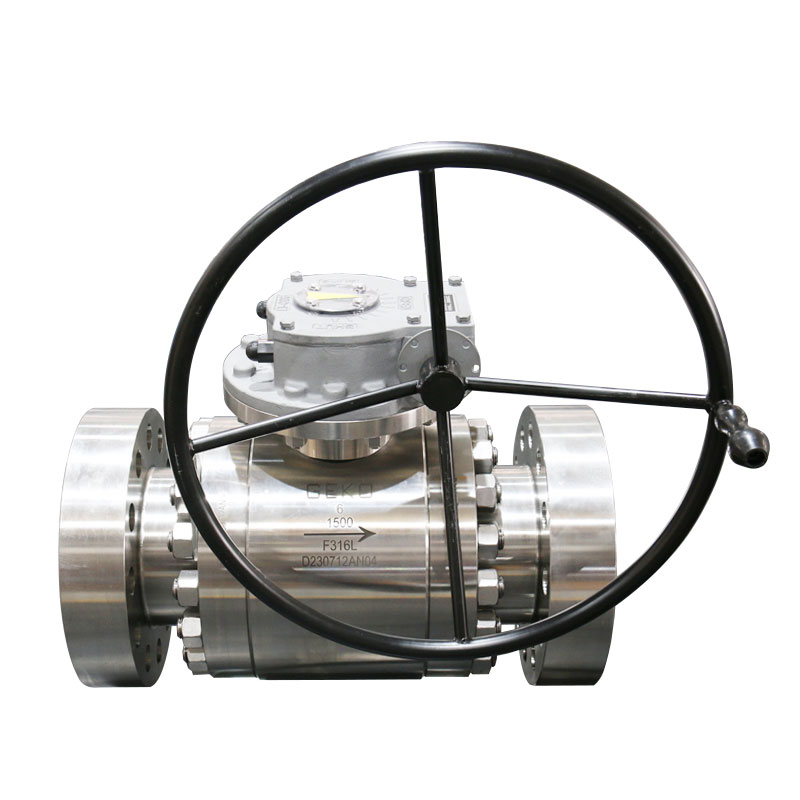

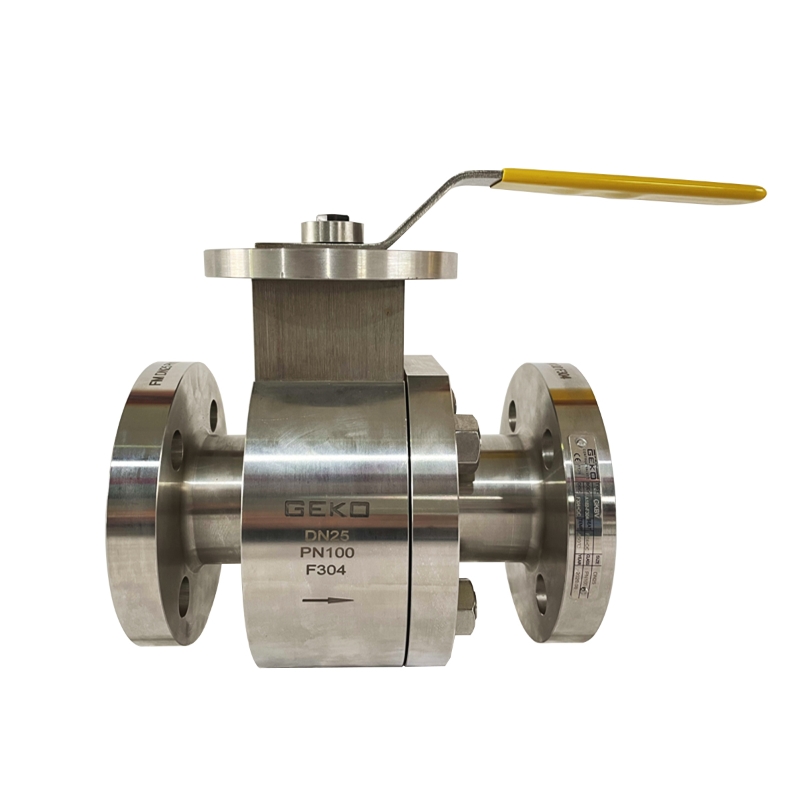

• Vanne à bille manuelle en acier inoxydable avec poignée à levier ou commande par engrenage pour une utilisation occasionnelle sur site
• Vanne à bille en acier inoxydable à commande pneumatique pour commande marche/arrêt automatique à distance
• Vanne à bille motorisée électrique en acier inoxydable pour la commande à distance d'un système DCS centralisé

8. Modules complémentaires fonctionnels personnalisés spéciaux

Indiquez les exigences particulières, le cas échéant :

- Dispositif antistatique pour gaz explosifs - Structure de sécurité anti-éjection de la tige - Poignée de verrouillage pour éviter toute manipulation accidentelle - Raccords de purge et de dérivation pour la fonction de double blocage et purge (DBB)

Erreurs courantes à éviter lors d'une commande

1. Indiquez simplement « vanne à bille en acier inoxydable » sans préciser la nuance (304 ou 316), ce qui peut entraîner la livraison d'un matériau non conforme.
2. Choisissez un type à diamètre réduit pour les conduites principales à haut débit, ce qui entraîne une perte de pression excessive dans le système.
3. L'utilisation de joints souples en PTFE pour la vapeur à haute température ou les boues abrasives entraîne une défaillance rapide du joint.
4. Ignorez les documents de certification requis pour les appels d'offres et les inspections à l'étranger.

Conclusion

La commande de vannes à bille en acier inoxydable de qualité nécessite une spécification rigoureuse portant sur la nuance d'alliage (304, 316, 316L, 310S), la structure du corps, le diamètre d'alésage, le matériau d'étanchéité, le type de raccordement, la plage de pression et de température, les certifications et les accessoires d'automatisation. La précision de chaque caractéristique dans la demande de devis évite les malentendus entre acheteurs et fabricants, garantit la stabilité des performances des vannes sur le long terme et réduit les coûts de maintenance inutiles tout au long du cycle de vie de l'équipement.

GEKO Valve fournit une gamme complète de vannes à bille en acier inoxydable personnalisées, en nuances SS304 et SS316, des modèles flottants/à tourillon, des options de passage complet/réduit, des connexions d'extrémité multiples et des configurations d'étanchéité souples/dures pour répondre aux besoins des applications industrielles de traitement de l'eau, de chimie, marines, de transformation alimentaire, d'énergie et cryogéniques dans le monde entier.
