Recherche de vannes à bille résistantes à la corrosion pour environnements chimiques agressifs

Les usines de traitement chimique, les installations de dessalement, les plateformes offshore, les stations d'épuration et les usines de traitement des minéraux fonctionnent dans des milieux agressifs : acides, alcalins, chlorés, oxydants et saumâtres. Les vannes à bille ordinaires en acier au carbone ou en acier inoxydable 304 standard subissent des piqûres, de la corrosion caverneuse, des fissures de corrosion sous contrainte et un amincissement rapide de leurs parois en un court cycle de vie, ce qui peut entraîner des fuites de fluide, l'arrêt des canalisations et même des risques pour la sécurité. Par conséquent, le choix de vannes à bille professionnelles résistantes à la corrosion et adaptées aux conditions de travail chimiques difficiles constitue une priorité pour les ingénieurs de procédés et les acheteurs de projets.

Les vannes à boisseau sphérique résistantes à la corrosion sont également connues sous différentes appellations sur les marchés internationaux : vannes à boisseau sphérique résistantes aux produits chimiques, vannes anticorrosion, vannes pour fluides agressifs, vannes résistantes aux acides et aux bases, vannes résistantes aux chlorures. Ce guide répertorie de manière systématique les nuances d’alliage du corps, les matériaux des garnitures internes, les configurations d’étanchéité, les conceptions structurelles et les normes de conformité à vérifier lors de votre demande, vous aidant ainsi à choisir des solutions de vannes anticorrosion durables et économiques.

1. Matériaux de base résistants à la corrosion pour environnements chimiques agressifs

Le corps de la vanne constitue la principale barrière de résistance à la pression contre les fluides corrosifs. Les différents alliages présentent des résistances très variables aux acides, aux bases, à l'eau salée et aux solvants chimiques. Vous trouverez ci-dessous les principales nuances, leurs désignations alternatives et les fluides compatibles :

1.1 Vanne à bille en acier inoxydable austénitique 316/316L

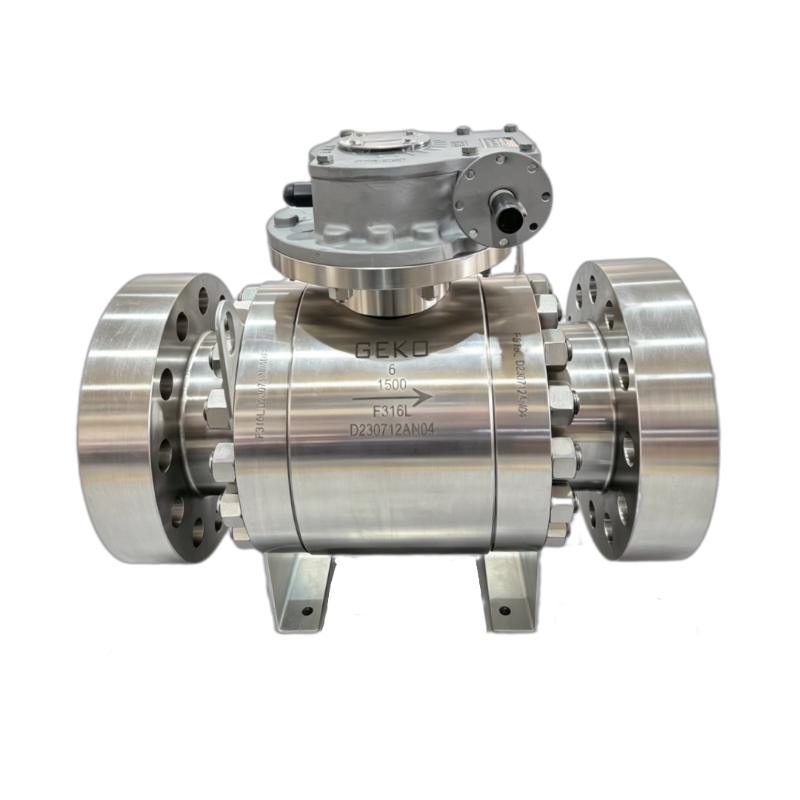

Noms courants : vanne à bille A182 F316, vanne à bille en acier inoxydable allié au molybdène. La présence de molybdène améliore considérablement la résistance aux ions chlorure, à l’acide sulfurique dilué, à l’acide phosphorique et aux brouillards salins. La version en acier inoxydable 316L à faible teneur en carbone évite la corrosion intergranulaire après soudage et est largement utilisée dans les lignes de dosage de produits chimiques, le traitement des eaux usées et les solvants organiques légèrement corrosifs. Elle constitue la solution anticorrosion de base pour les environnements chimiques de moyenne activité.

Vanne à bille duplex en acier inoxydable 1.2 2205

Vanne à bille en acier duplex UNS S32205, vanne à bille biphasée en acier inoxydable. Offrant un équilibre optimal entre haute résistance mécanique et excellente résistance à la corrosion par les chlorures, elle résiste efficacement aux saumures, aux eaux saumâtres, à l'eau de mer et aux solutions acides-alcalines modérément concentrées. Surpassant l'acier inoxydable 316 en termes de résistance à la piqûre et à la fissuration sous contrainte, elle constitue le choix de référence pour les usines de dessalement et les installations chimiques côtières.

Vanne à bille en acier inoxydable super duplex 1.3 2507

Alias : Vanne à bille super duplex UNS S32750. Teneur en chrome, molybdène et azote supérieure à celle de l’acier duplex 2205, elle convient aux saumures concentrées, à l’eau de mer à haute température et aux eaux usées chimiques fortement polluées. Elle est utilisée dans les installations offshore et les réseaux de tuyauterie pour procédés industriels en milieu salin.

1.4 Vannes à bille en alliage à haute teneur en nickel (super-alliages)

• Vanne à bille Hastelloy C276Résiste aux acides oxydants puissants, au chlore gazeux, à l'hypochlorite et aux mélanges chimiques corrosifs ; idéal pour les industries des pesticides, du chlore-alcali et de la chimie fine.
• Vanne à bille en Inconel 625Excellente résistance aux milieux corrosifs à haute température et à la fatigue thermique, utilisée dans les canalisations d'exportation des réacteurs chimiques à haute température.
• Vanne à bille Monel 400Résistance supérieure à l'acide fluorhydrique, aux solutions alcalines et à l'eau de mer ; matériau exclusif pour les systèmes de traitement à l'acide fluorhydrique.

1.5 Vannes à bille revêtues résistantes à la corrosion (Alternative économique)

Pour les milieux fortement corrosifs tels que l'acide chlorhydrique concentré, l'acide fluorhydrique et les oxydants puissants, les matériaux en alliage sont trop coûteux. Les vannes à boisseau sphérique revêtues utilisent une enveloppe extérieure en acier au carbone ou en acier moulé avec un revêtement intérieur complet servant de couche anticorrosion.

• Vanne à bille revêtue de PTFE (vanne à bille revêtue de téflon)
• Vanne à bille revêtue de PFA, vanne à bille revêtue de FEP, vanne à bille revêtue de caoutchouc

Le revêtement isole complètement le substrat métallique du fluide corrosif, assurant une inertie chimique totale et réduisant considérablement le budget d'approvisionnement des pipelines chimiques de grand diamètre.

2. Garniture anticorrosion et matériau d'étanchéité assorti

Même avec des corps en alliage de haute qualité, des matériaux inadaptés pour les billes et les sièges peuvent entraîner une défaillance prématurée en milieu chimique agressif. Les garnitures internes et les joints d'étanchéité doivent être chimiquement compatibles avec le fluide en circulation.

• Vanne à bille à siège revêtu de PTFE/RPTFEInertie chimique universelle vis-à-vis de la plupart des acides, des bases et des solvants organiques, étanchéité parfaite à température ambiante et modérée.
• Vanne à bille à siège PEEK résistant à la corrosion: Alliant résistance chimique et résistance à l'usure, convient aux milieux corrosifs contenant des particules solides et des précipités cristallins.
• Vanne à bille en alliage STL Stellite à siège métallique plaqué durSoudage par recouvrement STL6/STL12 sur la surface de la bille et du siège, pour la vapeur corrosive à haute température, les boues chimiques abrasives et les fluides dangereux inflammables exigeant une conformité aux normes de sécurité incendie
• Noyau de rotule de garniture en alliageLa bille et la tige sont forgées dans le même métal que le corps de vanne (Duplex 2205, Hastelloy C276, Monel 400) afin d'éliminer la corrosion galvanique due au contact entre métaux différents.

3. Caractéristiques de conception structurelle optimisées pour les pipelines chimiques corrosifs

3.1 Sélection du type d'alésage

• Vanne à bille à passage intégral résistante à la corrosion : minimise la perte de charge, empêche l’accumulation de sédiments et l’entartrage à l’intérieur du canal, idéale pour les fluides chimiques visqueux, cristallisables et contenant des solides.
• Vanne à bille anticorrosion à passage réduit/à orifice restreint : format compact pour les conduites d’échantillonnage de petit diamètre, les canalisations de dérivation d’instruments et les points de dosage chimique à faible débit.

3.2 Structure de la carrosserie divisée

• Vanne à bille en trois parties résistante à la corrosion : facile à démonter pour l’inspection du revêtement interne, le remplacement du siège et le rinçage de la canalisation, pratique pour l’entretien régulier des équipements de procédés chimiques.
• Vanne à bille intégrée en alliage deux pièces : structure rigide, moins de risques de fuite pour les systèmes de réaction chimique en circuit fermé haute pression

3.3 Formulaires de connexion d'extrémité

Vanne à bille à bride RF résistante à la corrosion, vanne à bille en alliage à souder bout à bout BW, vanne à bille revêtue à souder par emboîtement SW, vanne à bille sanitaire anticorrosion Tri-Clamp pour additifs corrosifs de qualité pharmaceutique et alimentaire.

3.4 Configurations auxiliaires de sécurité pour les produits chimiques dangereux

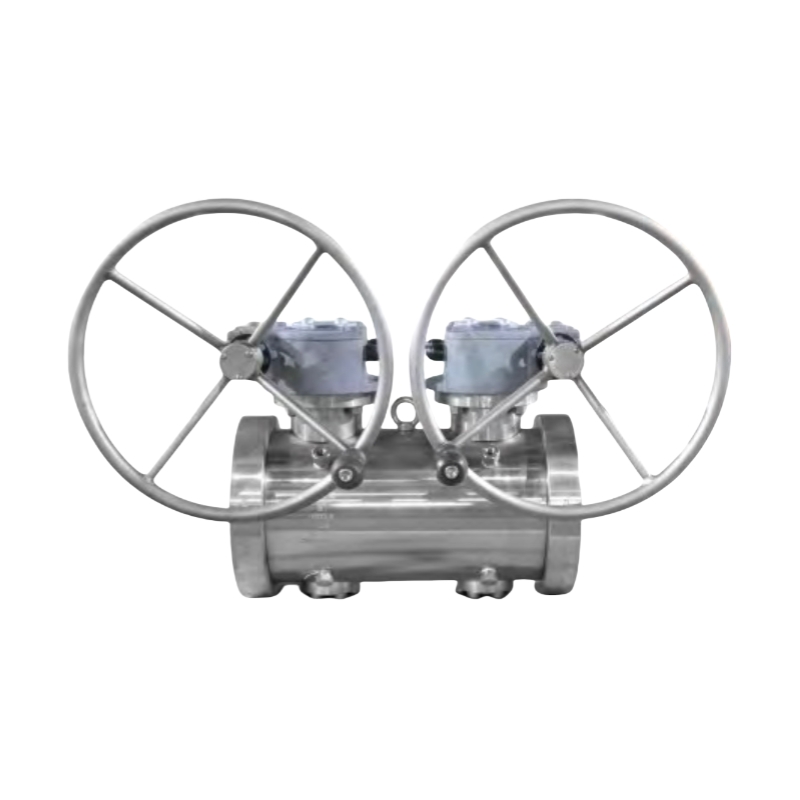

- Structure de tige anti-éjection - Dispositif antistatique pour vapeurs chimiques inflammables et explosives - Dispositif de verrouillage pour éviter toute manipulation accidentelle - Fonction Double Blocage et Purge (DBB) pour l'isolation des fluides toxiques - Conception coupe-feu conforme à la norme API 607

4. Certifications essentielles requises pour les projets de l'industrie chimique

Lors de l'approvisionnement de composants pour des usines chimiques internationales, vérifiez les documents obligatoires suivants pour réussir l'inspection par un organisme tiers : 1. Rapport d'essai des matériaux (MTR) avec traçabilité du numéro de coulée pour les corps en alliage et superalliage ; 2. Certification API 6D pour les conduites de transport à usage intensif dans les secteurs pétrochimique et chimique ; 3. Certification CE PED pour l'autorisation d'importation sur le marché de l'UE ; 4. Certificat d'essai de résistance au feu API 607 ; 5. Rapport d'essais non destructifs (END) pour les pièces de fonderie et de forgeage de vannes en alliage.

5. Erreurs d'approvisionnement coûteuses courantes à éviter

1. Spécifiez une vanne à bille en acier inoxydable SS304 pour l'eau de mer et les milieux riches en chlorures, car elle risque de subir une corrosion par piqûres rapide.
2. L'utilisation de sièges en PTFE ordinaires pour des produits chimiques fortement oxydants à haute température entraîne la décomposition du revêtement et des fuites de fluide.
3. Le choix de matériaux métalliques différents pour la bille et la tige provoque une corrosion galvanique à l'intérieur de la cavité de la vanne.
4. Choisissez une conception à diamètre réduit pour les fluides chimiques sujets à la cristallisation, ce qui entraîne un blocage de la canalisation et une surpression du système.
5. Omettre les certificats de matériaux MTR et les documents de sécurité incendie entraîne le rejet du projet et le dédouanement à l'exportation.

Conclusion

L'approvisionnement en vannes à boisseau sphérique résistantes à la corrosion et adaptées aux environnements chimiques agressifs repose sur une sélection rigoureuse des matériaux : acier inoxydable 316L pour les environnements légèrement corrosifs, acier duplex 2205/2507 pour les environnements chlorés et l'eau de mer, superalliages Hastelloy, Inconel et Monel pour les milieux extrêmement corrosifs, ainsi que des vannes à boisseau sphérique revêtues de PTFE/PFA comme alternative économique de grand diamètre. Associées à des garnitures anticorrosion adaptées, des matériaux d'étanchéité compatibles avec les produits chimiques, une structure anti-colmatage à passage intégral et des certifications industrielles complètes, ces spécifications permettent d'optimiser la durée de vie des vannes et d'éliminer les arrêts imprévus dans les systèmes de procédés chimiques agressifs.

GEKO Valve fabrique une gamme complète de vannes à bille résistantes à la corrosion, y compris des versions en acier duplex, en superalliage et revêtues de PTFE, avec un diamètre d'alésage, une configuration d'étanchéité, un ensemble d'actionneur et des accessoires de sécurité personnalisables pour servir les clients industriels des secteurs de la chimie, du dessalement, du transport maritime offshore, du traitement des eaux usées et de la pharmacie dans le monde entier.
