Comment sélectionner les systèmes de revêtement ISO 12944 pour les vannes dans différents environnements ?

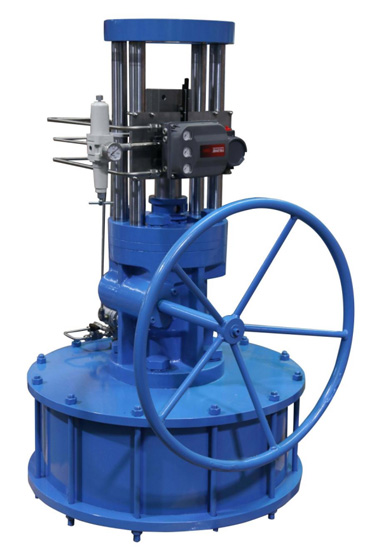

Comment choisir correctement un système de revêtement pour vos vannes ? Face à la complexité de la norme ISO 12944, comment déterminer l’environnement auquel appartient votre produit parmi C2, C3, C4, C5, CX, LM1, LM2, LM3 et LM4 ? Les utilisateurs indiquent que la durée de vie du revêtement doit atteindre 15 ans ; comment y parvenir ? vannes de régulation GEKO Comment le prouver, et ainsi de suite ? Pour répondre à ces questions, vannes de régulation GEKO nous les avons résumés dans la méthode ISO 12944 4S pour référence.

La méthode 4S est la suivante :

Étape 1 : Confirmer la catégorie de corrosion (ISO 12944-2).

Étape 2 : Confirmer la durabilité de revêtement protecteur (ISO 12944-1).

Étape 3 : Sélectionnez le système de revêtement requis pour le projet (ISO 12944-5).

Étape 4 : Validation en laboratoire du système de revêtement (ISO 12944-6, optionnel).

Description détaillée ci-dessous :

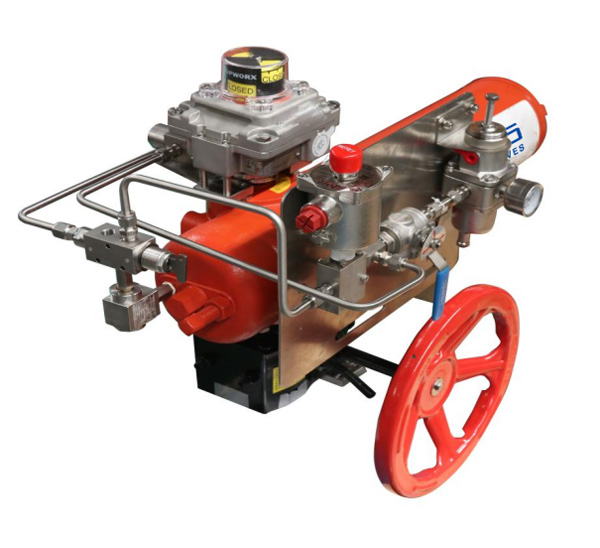

1) Confirmation de la catégorie de corrosion (ISO 12944-2)

L'environnement atmosphérique est divisé en six catégories de corrosion atmosphérique :

C1 : Corrosion très faible (Très faible)

C2 : Faible corrosion (Faible)

C3 : Corrosion moyenne (Moyenne)

C4 : Corrosion élevée (Élevée)

C5 : Corrosion très élevée (Très élevée)

CX : Corrosion extrême (Extrême)

Les plantes immergées dans l'eau ou enfouies dans le sol sont divisées en 4 catégories :

Im1 : Eau douce

Im2 : Eau de mer ou eau légèrement saumâtre sans protection cathodique

Im3 : Sol

Im4 : Eau de mer ou eau légèrement saumâtre avec protection cathodique

2) Confirmer la durabilité de la protection revêtements de soupapes (ISO 12944-1)

La norme spécifie quatre plages de durabilité différentes :

Faible (L) : Ne dépassant pas 7 ans

Moyen (M) : 7-15 ans

Élevé (H) : 15-25 ans

Très élevé (TE) : > 25 ans

La durabilité des protections revêtements de soupapes Il ne s'agit pas d'une « période de garantie ». La période de garantie est généralement plus courte que la durabilité, et aucune règle ne précise la relation entre ces deux durées. Le « type d'environnement » et la « durabilité du système de revêtement » sont les principaux paramètres de sélection d'un système de revêtement et doivent être pris en compte.

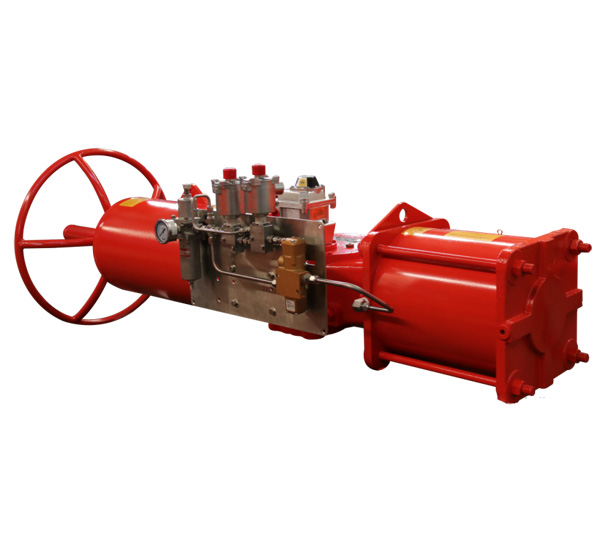

3) Sélection du système de revêtement requis pour le projet de vanne (ISO 12944-5 ou ISO 12944-9 en environnement CX)

En fonction du substrat, choisissez le système de revêtement minimal recommandé par la norme. Les systèmes de revêtement de la norme sont déterminés à partir de l'expérience acquise sur le terrain et des résultats d'essais de performance en laboratoire, conformément à la norme ISO 12944-6. Ils constituent des références précieuses. Le tableau C2, présenté ci-dessous, en est un exemple :

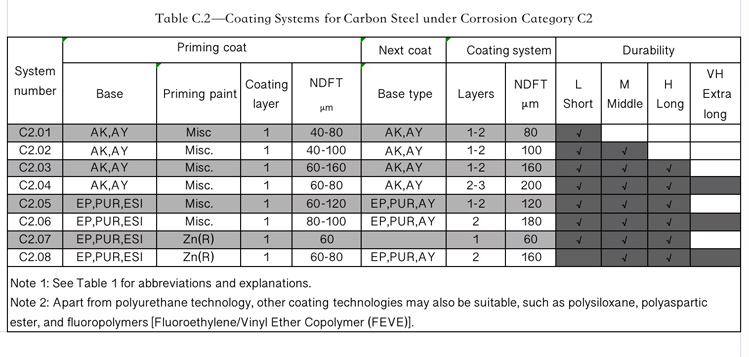

Points à noter :

1. Les systèmes mentionnés ont démontré leur efficacité en pratique, mais il est impossible de recenser toutes les catégories de revêtements. D'autres systèmes similaires peuvent également être envisagés.

2. Pour un type de substrat donné, les performances du revêtement peuvent varier considérablement en fonction de sa composition spécifique. Les types de substrats décrits au chapitre 6 ne sont que des exemples, et d'autres types de revêtements de soupapes peut également être utilisé.

3. Les nouvelles technologies évoluent constamment et sont souvent influencées par la réglementation gouvernementale. Les technologies dont l'efficacité a été prouvée par les méthodes suivantes sont acceptables :

a) Après l’application de ces nouvelles technologies, le suivi et l’enregistrement permettent de vérifier leur efficacité.

b) Les résultats des essais en laboratoire répondent au moins aux exigences des normes ISO 12944-6 et ISO 12944-9.

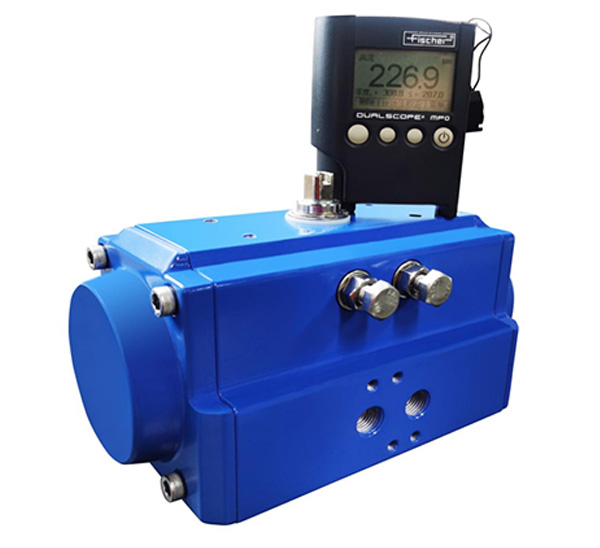

4. Validation en laboratoire du système de revêtement de vannes (ISO 12944-6) ou pré-certification des systèmes de revêtement (ISO 12944-9)

Choisissez un système de revêtement conforme aux normes. Si le propriétaire exige des essais en laboratoire, le système de revêtement doit y être soumis, principalement selon les normes ISO 12944-6 ou ISO 12944-9. Si votre revêtement repose sur une technologie nouvelle, une validation en laboratoire est nécessaire.

Étape 1 : Confirmer la catégorie de corrosion (ISO 12944-2)

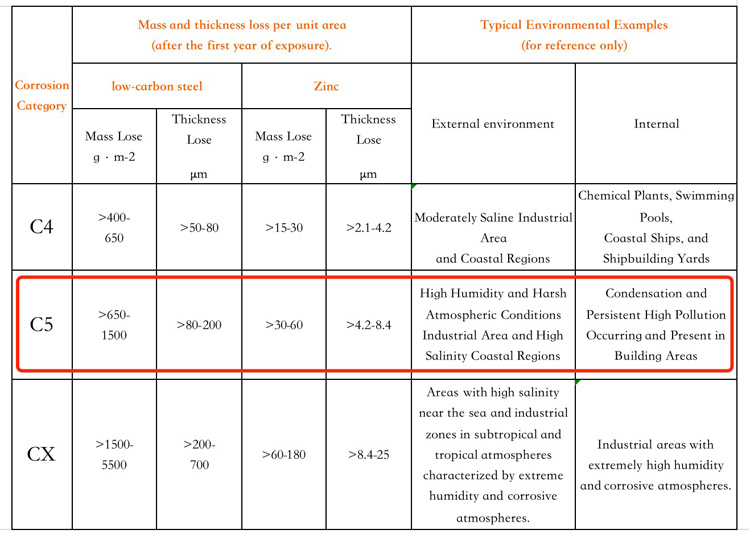

Dans ce cas précis, le projet de vannes est situé dans une zone industrielle côtière, typiquement associée aux secteurs de l'énergie, du pétrole et de la chimie. L'environnement y est caractérisé par une forte humidité, une forte salinité et une forte corrosion. Par conséquent, le type d'environnement sélectionné, d'après le tableau, est C5.

Étape 2 : Confirmation de la durabilité de la protection revêtements de soupapes pour le projet (ISO 12944-1)

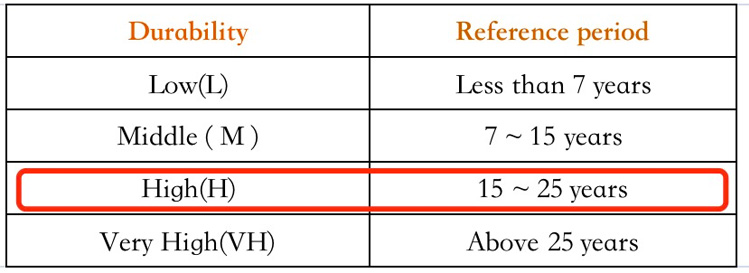

La durée de vie prévue est de 20 ans. Selon le tableau, la plage sélectionnée est de 15 à 25 ans, le choix de durabilité est donc « Élevée » (en pratique, la durabilité de nombreux revêtements de soupapes peut également prendre en compte le cycle de construction, généralement estimé à environ 2 ans).

Étape 3 : Sélectionner le système de revêtement requis pour le projet de vanne (ISO 12944-5)

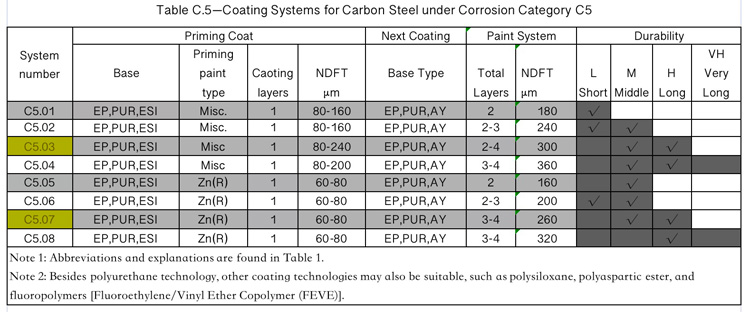

Le substrat de l'échantillon est en acier au carbone, l'environnement est de classe C5 et la durabilité est « élevée ». Par conséquent, vannes de régulation GEKO Il convient de se référer aux tableaux B.1 et B.2 de l'annexe C de la norme ISO 12944-5 pour sélectionner les systèmes de revêtement destinés à l'acier au carbone de catégorie de corrosion C5. Plus précisément, les normes ISO 12944-5/C5.03 ou ISO 12944-5/C5.07 peuvent convenir.

Étape 4 : Validation en laboratoire du système de revêtement (ISO 12944-6, optionnelle)

Il convient de réaliser des essais expérimentaux pour valider le système de revêtement sélectionné. Cette étape peut s'avérer superflue si l'utilisateur accepte d'utiliser le système recommandé par la norme. Toutefois, afin de limiter les risques de litiges contractuels, une validation par essais peut être effectuée avant la signature du contrat, ou des inspections périodiques peuvent être menées en cours de projet pour garantir la qualité de ce dernier.

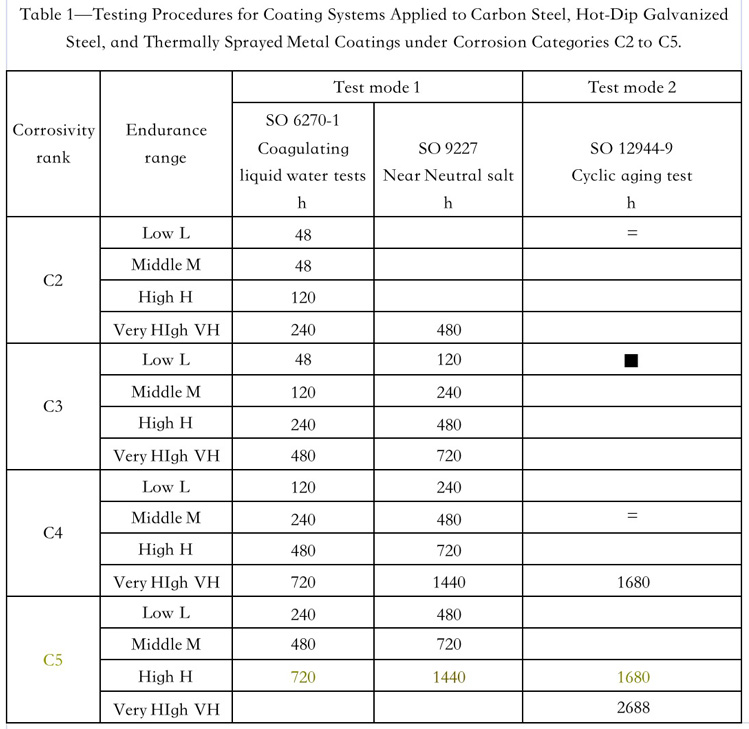

Selon la norme ISO 12944-6, les éléments de test pour le C5-H sont les suivants :

Après avoir testé trois panneaux, deux d'entre eux répondent aux exigences de la norme, et ils sont considérés comme conformes.
