Les systèmes de fluides industriels et municipaux modernes exigent des composants fiables capables d'assurer à la fois une isolation marche/arrêt et une modulation précise du débit. Parmi les vannes quart de tour, les vannes papillon se distinguent par leur compacité, leur rentabilité et leurs performances éprouvées en matière de régulation de débit sur des canalisations de grand diamètre. Si de nombreux utilisateurs associent les vannes papillon à une simple fonction d'arrêt, des vannes papillon correctement dimensionnées peuvent assurer une régulation stable du débit pour les liquides, les gaz et les fluides peu abrasifs. Cet article explique précisément le fonctionnement des vannes papillon, leurs caractéristiques de contrôle, leurs plages de fonctionnement optimales, le choix de l'actionneur adapté et leurs limitations concrètes au sein des systèmes de procédés modernes.

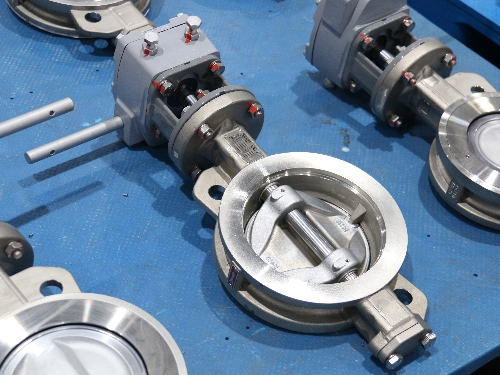

Une vanne papillon contrôle le débit en faisant pivoter un disque circulaire à l'intérieur de la conduite. Ce disque tourne autour d'un axe central actionné manuellement, pneumatiquement ou électriquement. Lorsque le disque est parallèle à l'axe de la conduite, la vanne est complètement ouverte, assurant un débit maximal. En tournant vers la position fermée, le disque obstrue partiellement le passage du fluide, créant une résistance variable qui module la vitesse du fluide et le débit volumique. À 90 degrés de rotation, le disque est perpendiculaire à l'écoulement, assurant ainsi l'arrêt complet de la vanne.

Contrairement aux vannes à bille qui offrent un passage quasi libre à pleine section, le disque papillon reste toujours dans le flux, même en position d'ouverture maximale. Cette obstruction inhérente engendre une chute de pression, principe physique fondamental de la régulation du débit.
La plupart des vannes papillon standard suivent un caractéristique de débit à pourcentage égal modifiéeDe petits ajustements angulaires en milieu de course entraînent des variations importantes du débit. Par conséquent, les performances optimales de régulation sont généralement obtenues entre 20 % et 70 % d'ouverture du disque. Un fonctionnement proche de la position complètement fermée ou presque complètement ouverte réduit la précision de la régulation : les positions presque fermées présentent un risque de cavitation et d'érosion à haute vitesse ; les positions presque complètement ouvertes n'entraînent qu'une variation de débit minimale, même avec une rotation importante du disque.
Pour les boucles de contrôle exigeantes, les disques profilés sur mesure peuvent ajuster les courbes de débit pour correspondre aux exigences des processus linéaires, améliorant ainsi la stabilité des applications de modulation de débit continu.

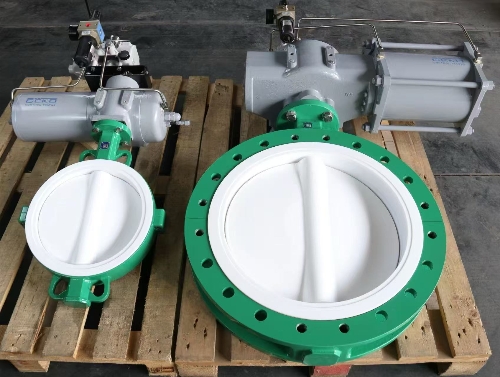

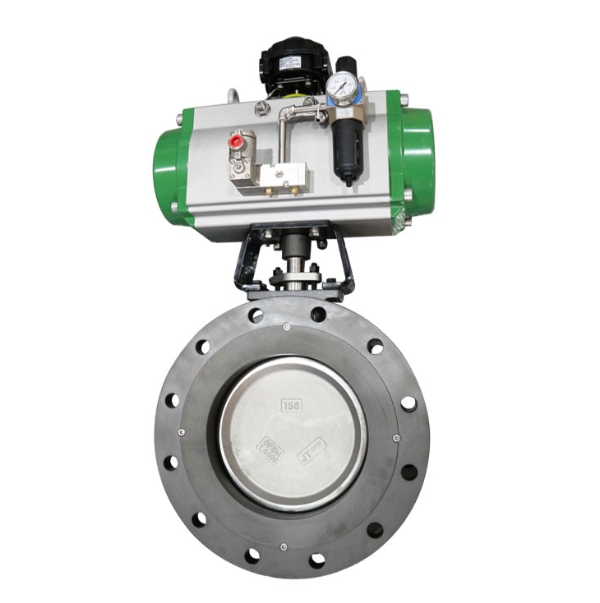

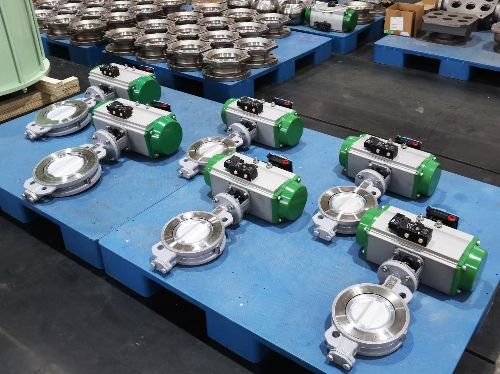

De bons résultats de régulation dépendent non seulement de la conception du corps de vanne, mais aussi d'une actionnement compatible :


Sans un positionneur dédié, même les vannes papillon de haute qualité ne peuvent pas maintenir un débit de consigne stable dans des conditions de pression amont variables.

Les ingénieurs doivent comprendre les contraintes pratiques afin d'éviter les défaillances prématurées des composants :

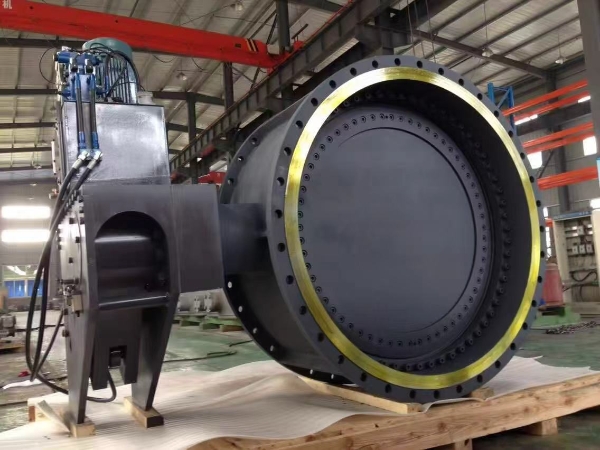

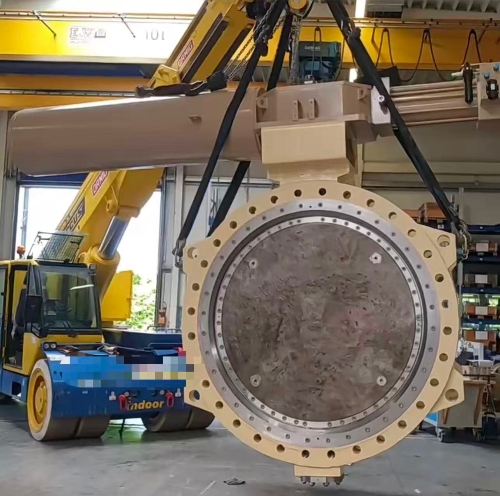

Les vannes papillon sont largement utilisées pour la régulation du débit dans les systèmes de grande taille où les contraintes de coût et d'espace sont prépondérantes :
Limiter le fonctionnement du régulateur à une ouverture comprise entre 20 % et 70 %. Spécifier des actionneurs modulants avec retour de position pour les boucles de régulation automatique. Calculer le couple de fonctionnement en fonction de la pression différentielle réelle, et non de la taille nominale de la vanne. Sélectionner des matériaux de siège adaptés à la température du procédé et à la chimie du fluide. En cas de risque de cavitation importante, envisager l'utilisation d'un dispositif anti-cavitation ou d'autres types de vannes.
Les vannes papillon offrent une régulation de débit efficace et économique pour de nombreux systèmes industriels et municipaux modernes de grand diamètre. Leur principe de fonctionnement à disque rotatif permet à la fois l'isolation et la modulation, mais leurs performances sont limitées par les caractéristiques du débit, la configuration de l'actionneur et les conditions de process. L'adéquation de la conception de la vanne, du système d'actionnement et de la plage de fonctionnement garantit une régulation de débit stable et durable pour votre installation de vannes papillon.
