Vannes rotatives, vannes à boisseau sphérique et vannes papillon à triple excentrique résistantes à la corrosion GEKO

Positionnement et contexte de la marque

Valves GEKO

Fondée en 1956 en Allemagne

• Spécialité : Vannes rotatives haute résistance à la corrosion et haute fiabilité

• Priorité absolue : Zéro fuite, faibles émissions, sécurité maximale

Gamme de produits : vannes à boisseau sphérique, vannes papillon haute performance, vannes à revêtement fluoré

Secteurs d'activité typiques : chimie, raffinage, alkylation, acides et bases, suspensions, chimie fine

Principaux avantages : autonettoyage, sans lubrification, réparable en ligne, résistant au feu

Série de produits clés

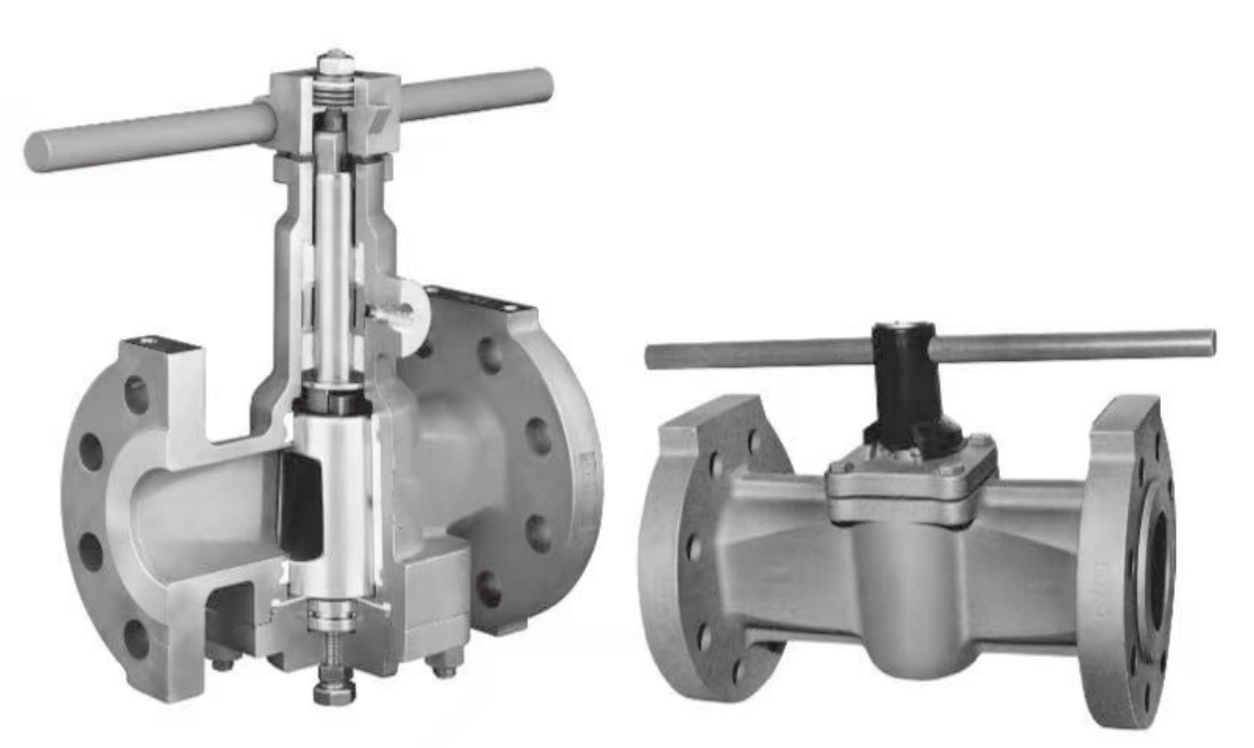

a) Vannes à boisseau sphérique (vannes à manchon)

• Valve à bouchon non lubrifiée Sleeveline
• Structure : Bouchon conique + manchon en PFA/PTFE, autonettoyant
• Caractéristiques : Aucune fuite, sans lubrification, réglable et réparable en ligne
• Étanchéité : manchon en PFA/PTFE, bidirectionnel
• Applications : Acides forts, bases fortes, procédés chimiques, unités d'alkylation
• Maintenance : Remplacement du manchon sans meulage

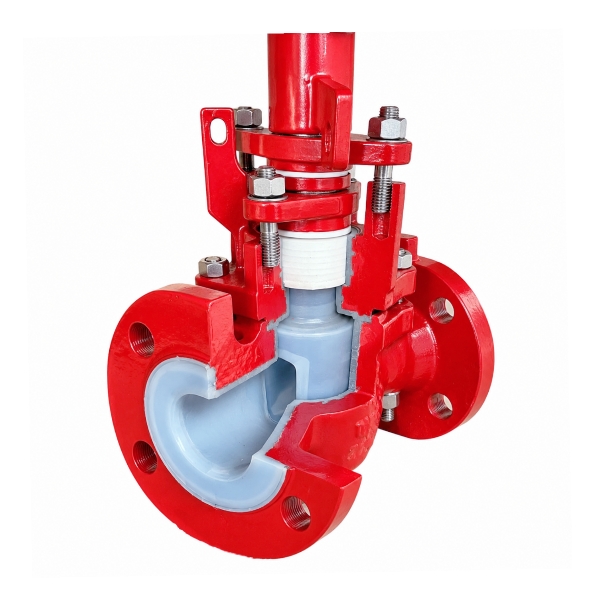

Vanne à bouchon PFA entièrement revêtue

• Structure : Corps et bouchon entièrement doublés de PFA
• Applications : Corrosion extrême, halogènes, oxydants, environnements de haute pureté
• Caractéristiques : Métal entièrement isolé, zéro corrosion, aucun dépôt

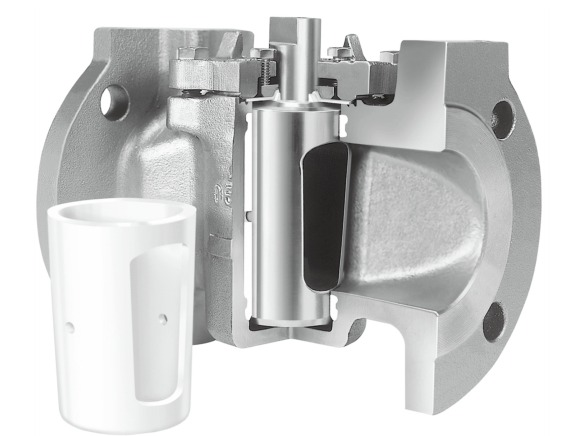

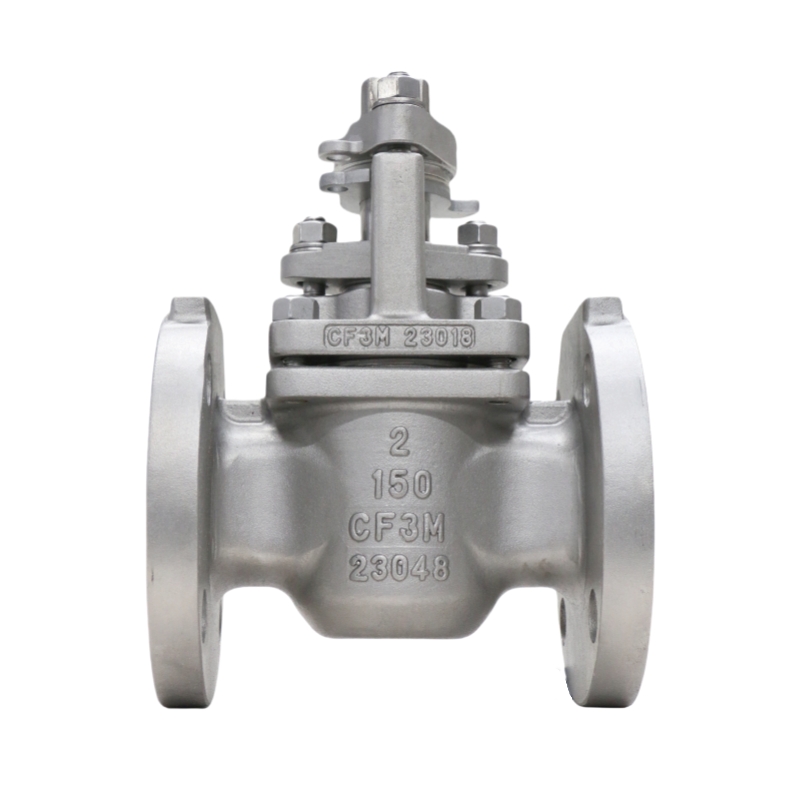

Vanne à bouchon haute performance

• Structure : siège conique encapsulé dans du PFA
• Plage de température : -40 °C à 274 °C
• Avantages : Haute résistance à l'usure, durée de vie prolongée, maintenance simplifiée

b) Vannes papillon haute performance

Vanne papillon à siège métallique à triple excentrique

• Structure : Joint à triple excentrique et laminé métallique
• Classe de pression : Classe 150/300/600, PN16–PN100
• Étanchéité : ISO 5208, classe A, fuite nulle ; résistance au feu API 607
• Applications : Haute température, pétrole et gaz, vapeur, gaz, boucles de process
• Caractéristiques : Fonctionnement sans frottement, fermeture plus étanche, longue durée de vie

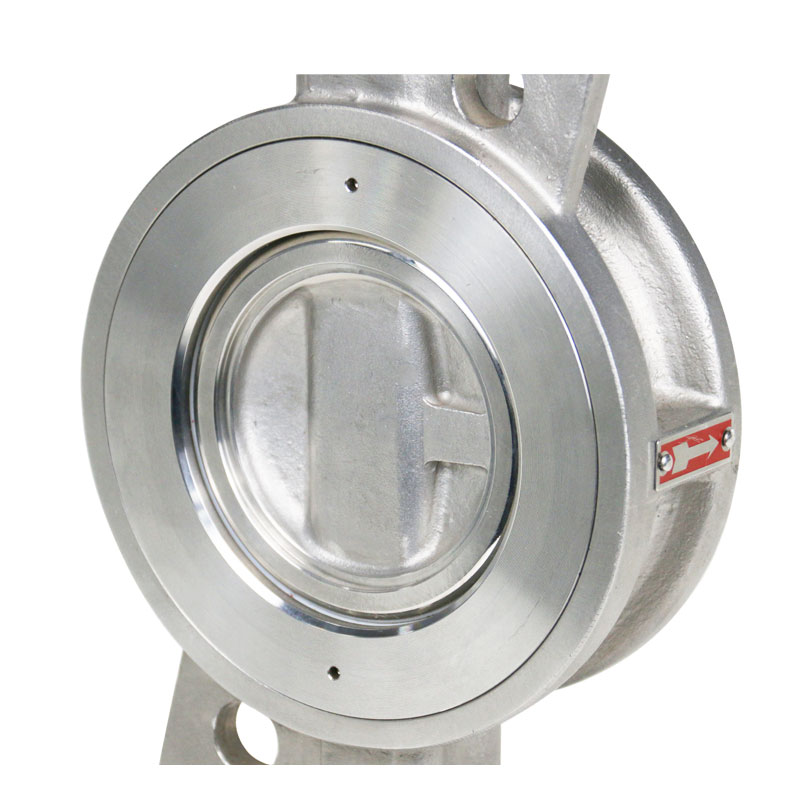

Vanne papillon à double excentrique

• Applications : Pression moyenne à élevée, étanchéité bidirectionnelle, faible couple
• Avantages : Remplace les vannes à guillotine/d'arrêt, compact et léger

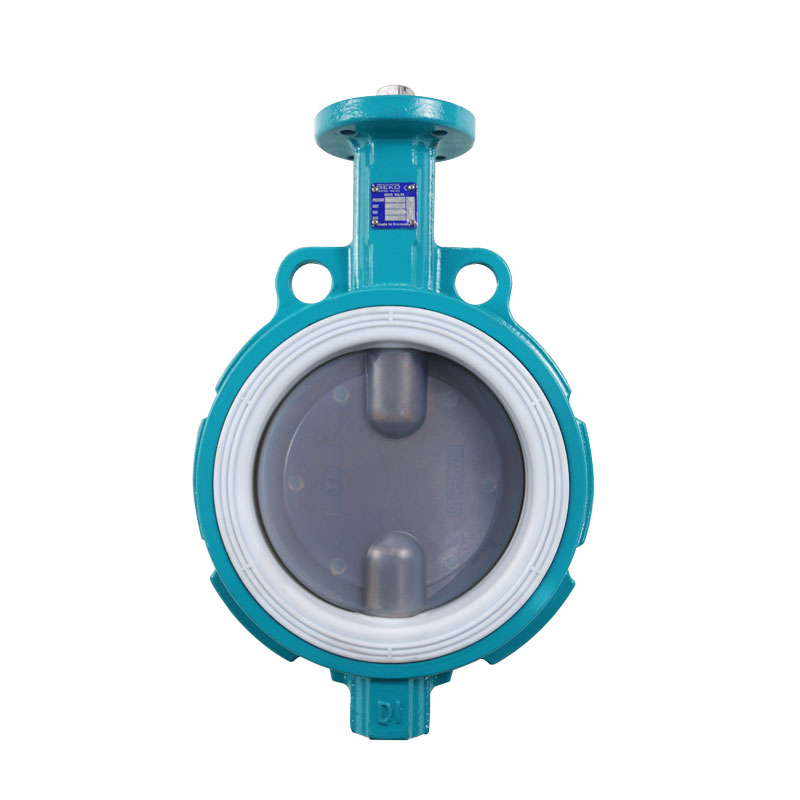

Vanne papillon à revêtement fluoré

• Entièrement doublé de PFA/PTFE, résistant à la corrosion

Technologies de base

• Manchon d'étanchéité Sleeveline : manchon en PFA/PTFE, autonettoyant, étanche, réglable en ligne
• Joint de tige à lèvre inversée : lèvre inversée en PFA + précharge du ressort, double joint dynamique et statique, faible émission ISO 15848
• Conception résistante au feu : certifiée API 607, étanchéité à haute température
• Maintenance en ligne : remplacement du manchon, du joint ou des roulements sans démontage de la vanne.

Matériaux et joints

Applications et modèles typiques

• Produit chimique acide/alcalin → Vanne à boisseau
• Exigences extrêmes en matière de corrosion et de fluor → Vanne à bouchon entièrement revêtue en PFA
• Raffinage/alkylation → Vanne à boisseau spéciale
• Gaz haute température, résistant au feu, étanchéité parfaite → Vanne papillon à triple excentrique
• Boues, eaux usées, particules → Vanne papillon à revêtement fluoré

Processus de maintenance des vannes GEKO

1. Démontage : Retirer l'actionneur → capot → fiche/disque → manchon/joint

2. Pièces de rechange (révision complète) : manchon en PFA/PTFE, joint de tige, roulements, joints toriques, entretien de l’actionneur

3. Assemblage : Aligner le bouchon/disque, pré-serrer le joint uniformément, respecter les couples de serrage, fonctionnement fluide sur toute la course.

4. Test de pression : Corps : 1,5 fois la pression nominale ; joint : 1,1 fois la pression nominale ; maintien : ≥ 5 min ; absence de fuite ; certificat de test requis.

Vannes GEKO et vannes standard

Résumé

Concentrez-vous sur le manchon, le joint et l'alignement.

• Vanne à boisseau : Remplacer le manchon et le joint, aligner le boisseau
• Vanne papillon : triple excentrique, conception axée sur l’étanchéité et concentrique sur le revêtement.
• Toutes les vannes : Test de pression effectué deux fois, certificats délivrés
• Corrosion extrême : utiliser du PFA/PTFE authentique, aucun substitut.

GEKO est spécialisée dans les vannes rotatives résistantes à la corrosion, principalement les vannes à boisseau et les vannes papillon à triple excentration. Elles se caractérisent par une étanchéité parfaite, un autonettoyage, une réparabilité en ligne et de faibles émissions, ce qui les rend idéales pour les applications chimiques, de raffinage et de manipulation d'acides/bases. La maintenance comprend le remplacement des manchons et des joints, un alignement précis et des tests de pression rigoureux.
