Vannes à bille flottantes ou à tourillon : comment choisir la vanne à bille adaptée à votre système

Lors du choix de vannes à boisseau sphérique pour les réseaux de tuyauterie industriels, une décision d'ingénierie cruciale consiste à opter pour des vannes à boisseau sphérique flottantes ou à tourillon. Bien que les deux types de vannes appartiennent à la famille des vannes à quart de tour et offrent une étanchéité parfaite, leurs mécanismes de support du boisseau engendrent des différences majeures en termes de pression admissible, de gamme de diamètres, de couple de manœuvre, de durée de vie et de coût total du projet. GEKO Valve fabrique ces deux modèles pour les industries pétrolière et gazière, pétrochimique, énergétique, du traitement de l'eau et des procédés industriels. La compréhension de leurs principes de fonctionnement, de leurs avantages et de leurs inconvénients permet aux ingénieurs d'éviter les défaillances dues à un mauvais choix et de réduire les coûts de maintenance à long terme.

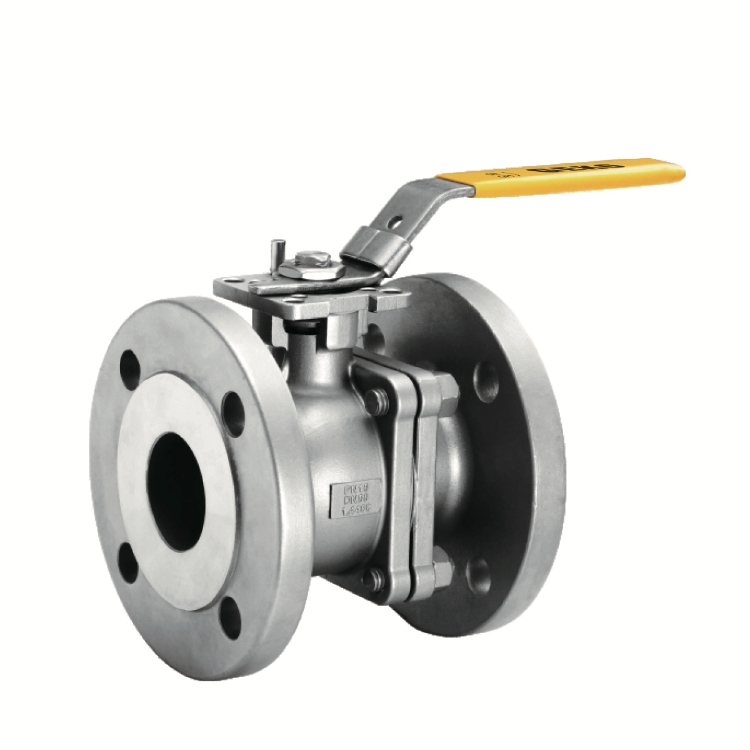

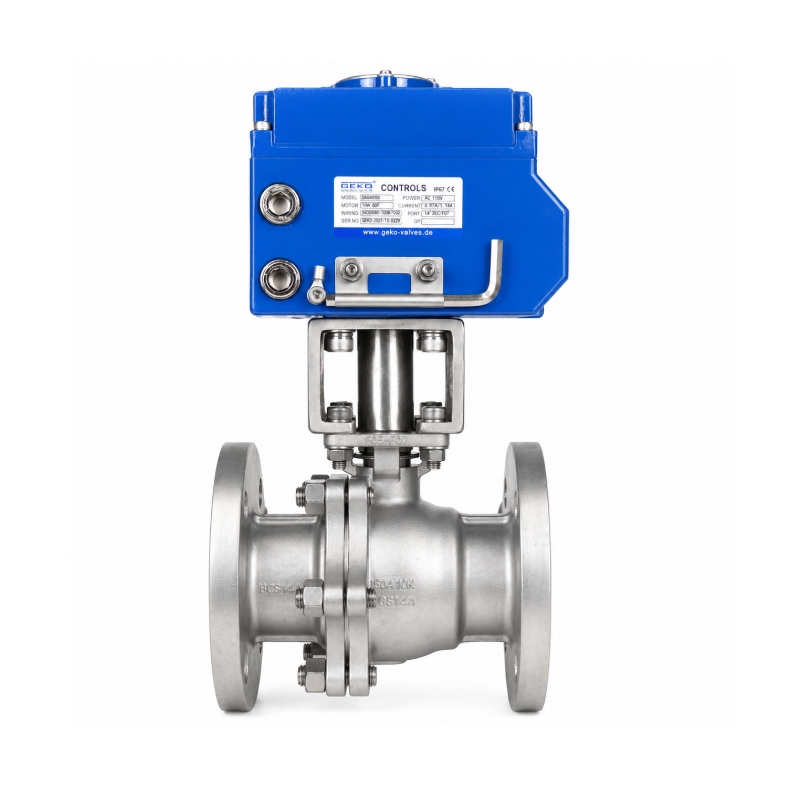

Qu'est-ce qu'une vanne à bille flottante ?

Dans une vanne à bille flottante, la bille n'est pas bloquée mécaniquement par le bas. Elle est maintenue en position uniquement par la compression de deux bagues de siège. À la fermeture de la vanne, la pression dans la conduite pousse légèrement la bille vers le siège aval, créant ainsi une étanchéité par pression.

• - Construction interne simple avec moins de composants
• - Les performances d'étanchéité s'améliorent à mesure que la pression de service augmente dans la plage admissible
• - Rentable pour les applications industrielles à usage général
• - Le couple de fonctionnement augmente considérablement sous haute pression ; une pression élevée peut surcharger et endommager les sièges souples

Domaines d'application typiques : Petites et moyennes tailles jusqu'à DN150 (6 pouces), classes de pression basses à moyennes (classes 150 à 300). Largement utilisés dans les canalisations d'eau, de produits chimiques et de procédés à moyenne pression.

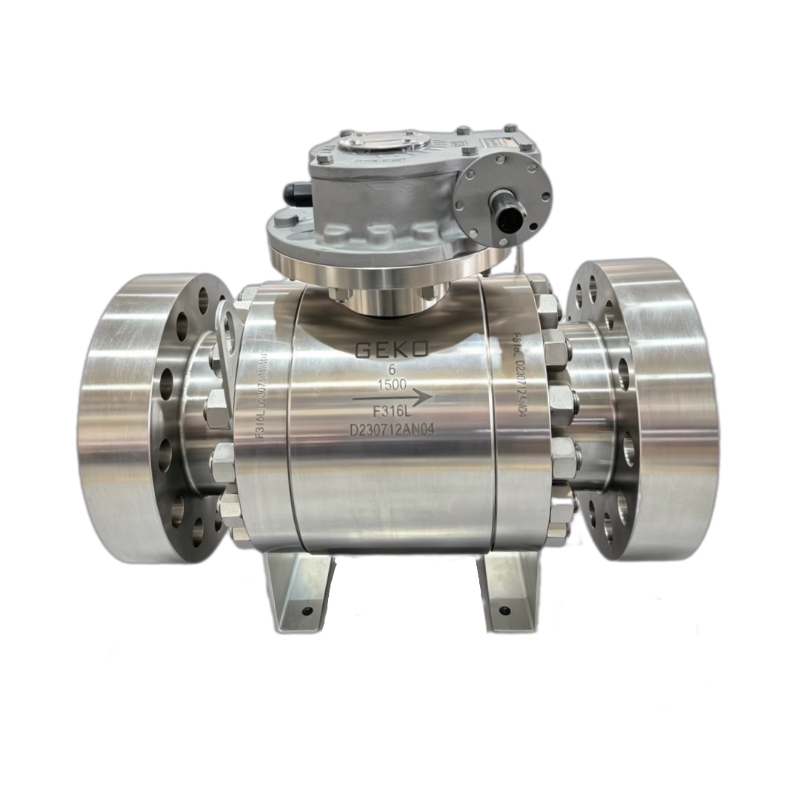

Qu'est-ce qu'une vanne à bille montée sur tourillon ?

Une vanne à bille à tourillon est constituée d'une bille fixée par une tige supérieure et un axe de tourillon inférieur. La bille ne peut se déplacer sous la pression du fluide. L'étanchéité est assurée par des bagues de siège à ressort qui exercent une pression sur la surface fixe de la bille, indépendamment de la pression dans la conduite.

• - Les billes supportent la charge de pression via les axes de tourillon au lieu des sièges de soupape
• - Couple de fonctionnement faible et stable même à haute pression, parfaitement adapté à l'actionnement pneumatique ou électrique
• - Fonctionne de manière fiable pour les applications à grand alésage et haute pression ; protège les sièges contre la surcompression
• - Structure plus complexe, investissement initial plus élevé que pour les navires de type flottant

Domaines d'application typiques : pipelines de grand diamètre, haute pression classe 600 et supérieure, fonctionnement en cycles fréquents. Principales applications : oléoducs et gazoducs, unités de raffinage, systèmes de traitement des centrales électriques et services d'isolation critiques.

Comparaison des éléments principaux : vannes à bille flottantes et vannes à bille montées sur tourillon

• - Support à rotule : Flottant – supporté uniquement par les sièges ; Monté sur tourillon – supporté par la tige et l’axe inférieur du tourillon
• - Principe d'étanchéité : Flottant – la pression pousse la bille contre le siège aval ; Monté sur tourillon – les sièges à ressort se déplacent vers la bille fixe
• - Taille optimale : Flottant : DN15 à DN150 ; Monté sur tourillon : DN50 et plus, jusqu’aux grands diamètres d’alésage
• - Adaptabilité à la pression : Flottant : pressions basses à moyennes ; Monté sur tourillon : pressions moyennes à élevées et extrêmes
• - Couple de fonctionnement : Flottant : le couple augmente avec la pression ; Monté sur tourillon : couple faible et stable
• - Compatibilité avec l'automatisation : Flottant : possible à pression modérée ; Monté sur tourillon : préféré pour les systèmes automatisés haute pression
• - Niveau de coût : Flottant : coût d’achat inférieur ; Monté sur tourillon : coût initial plus élevé, coût de maintenance sur l’ensemble du cycle de vie inférieur

Guide de sélection : Quand choisir les vannes à bille flottantes

Choisissez des vannes à bille flottantes si votre projet correspond à la plupart des conditions ci-dessous :

• - Taille nominale ≤ DN150 (6 pouces)
• - La pression de service reste dans la classe de pression basse à moyenne (classe 150-300).
• - Fluides de traitement à usage général : eau, produits chimiques légers, air comprimé
• - Fonctionnement manuel ou automatisé sous pression modérée
• - Le projet met l'accent sur un coût compétitif des composants tout en respectant les exigences de fiabilité standard.

Guide de sélection : Quand choisir les vannes à bille à tourillon

Spécifiez des vannes à boisseau sphérique montées sur tourillon pour ces scénarios de travail exigeants :

• - Canalisations de grand diamètre ≥ DN200
• - Service haute pression : classes de pression 600, 900 et supérieures

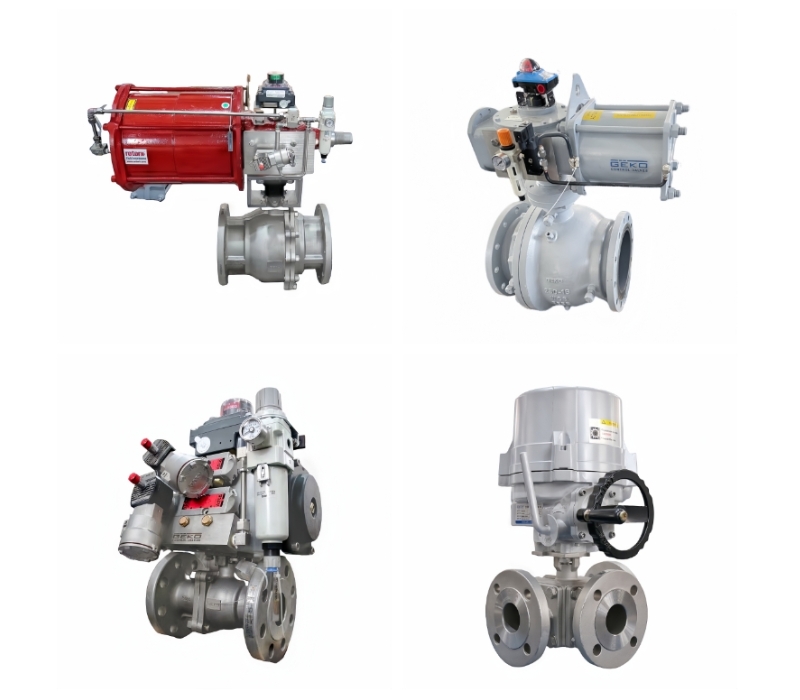

• - Systèmes de commande automatique à actionnement pneumatique ou électrique
• - Cycles d'ouverture-fermeture fréquents, obligation d'isolation de sécurité critique
• - Transport de pétrole et de gaz, raffinage, centrale électrique et procédés chimiques lourds
• - Là où la haute pression ne doit pas générer un couple de fonctionnement excessif ni endommager les sièges d'étanchéité

Pièges courants à éviter lors de la sélection

De nombreuses défaillances sur le terrain sont dues à une inadéquation entre la structure des vannes à boisseau sphérique et les conditions réelles d'utilisation. Une vanne à boisseau sphérique flottante, utilisée pour des applications haute pression et de grand diamètre, générera un couple excessif, provoquant l'écrasement du siège et un risque de fuite. Bien que les vannes à tourillon puissent techniquement convenir aux conduites de petit diamètre et basse pression, elles engendrent des coûts supplémentaires inutiles. Il est impératif d'évaluer la taille, la pression, les exigences d'actionnement et le fluide avant de choisir le type de vanne.

Conclusion

Il n'existe pas de conception universellement « meilleure » que celle des vannes à boisseau sphérique flottantes ou à tourillon ; le choix optimal dépend entièrement du diamètre de la canalisation, de la pression de service, du mode d'actionnement, des propriétés du fluide et du budget du projet. Les vannes à boisseau sphérique flottantes offrent des performances simples et économiques pour les canalisations industrielles générales de petit diamètre et moyenne pression. Les vannes à boisseau sphérique à tourillon excellent dans les systèmes de process automatisés critiques, à grand diamètre et haute pression, offrant un couple stable et une durée de vie prolongée. GEKO Valve fournit des vannes à boisseau sphérique flottantes et à tourillon avec différentes classes de pression, matériaux de corps et options d'actionnement afin de répondre aux exigences des divers projets industriels.
