Évaluation des normes de qualité avant l'achat de vannes à bille industrielles

L'acquisition de vannes à boisseau sphérique industrielles sans évaluation adéquate des normes de qualité applicables engendre des risques opérationnels cachés, tels que des émissions fugitives, des fuites au niveau du siège, des défaillances prématurées des composants et des arrêts de production imprévus et coûteux. Les vannes à boisseau sphérique assurent des fonctions critiques d'isolation et de régulation des fluides dans les industries pétrolières et gazières, chimiques, énergétiques, du traitement des eaux usées et papetières. Pour les prescripteurs, les ingénieurs de projet et les responsables des achats, la vérification des normes industrielles pertinentes constitue le moyen le plus fiable de garantir l'étanchéité, la robustesse des matériaux, les plages de pression et de température admissibles, ainsi que la conformité réglementaire. GEKO Valve fabrique des vannes à boisseau sphérique industrielles conformes aux normes internationales reconnues, afin de répondre aux exigences les plus strictes.

Normes mondiales primaires pour les vannes à bille industrielles

Les normes définissent des règles uniformes pour la conception des vannes, le choix des matériaux, le contrôle dimensionnel, les essais de pression, le marquage et la certification. Les spécifications du projet doivent identifier les normes obligatoires avant l'attribution des bons de commande.

• API 6DNorme de base pour les vannes à bille de pipeline, couvrant les limites de conception, la construction résistante au feu, les dimensions de bout en bout, les essais en usine et la traçabilité pour les pipelines de transport de pétrole et de gaz.
• ASME B16.34: Établit les valeurs nominales de pression-température, définissant la pression de service maximale admissible à des températures élevées ou réduites pour les corps de vannes en acier au carbone, en acier inoxydable et en alliage.
• ASME B16.10: Détermine les dimensions des vannes face à face et bout à bout, permettant l'interchangeabilité pour les remplacements et les nouvelles configurations de tuyauterie.
• Normes de sécurité incendie API 607 ​​/ API 6FALa certification de résistance au feu garantit que les vannes à bille conservent leur capacité de fermeture contrôlée en cas d'incendie, ce qui est essentiel pour les services de liquides et de gaz inflammables.
• ISO 12266Norme internationale pour les essais de pression des vannes industrielles, y compris les essais hydrostatiques de l'enveloppe et les essais d'étanchéité du siège avec des seuils de fuite acceptables définis.
• MSS SP-61: Spécifie les taux de fuite admissibles au niveau du siège pour les vannes à bille à siège métallique, largement utilisées comme référence pour les applications de procédés haute pression nécessitant une étanchéité parfaite.
• NACE MR0175 / ISO 15156: Norme de service en milieu acide pour les fluides contenant du sulfure d'hydrogène (H₂S), protégeant contre la fissuration sous contrainte par les sulfures dans les systèmes de raffinage et d'amont pétroliers et gaziers.

Vérification essentielle de la qualité au-delà des marquages ​​standard

Un marquage standard sur le corps d'une vanne ne constitue pas une preuve suffisante de qualité constante. Les équipes d'approvisionnement doivent valider la documentation technique justificative en complément des spécifications officielles.

Traçabilité des matériaux et MTRDemander les rapports d'essais des matériaux (REM) pour le corps de vanne, la bille, la tige et les garnitures internes. Les REM vérifient les numéros de coulée, la composition chimique et les propriétés mécaniques, évitant ainsi les risques de substitution pour les matériaux WCB, A105, l'acier inoxydable et les alliages.

Documentation relative aux essais d'acceptation en usine (FAT)Les rapports d'essais de pression de la virole, d'étanchéité du siège, d'endurance cyclique et de fonctionnement de l'actionneur sont disponibles sur demande. Les vannes à boisseau sphérique à siège métallique fonctionnent avec des limites d'étanchéité plus strictes que les modèles à siège souple et nécessitent des résultats d'essais formalisés et enregistrés.

Certification de sécurité incendie par un organisme tiersPour les zones de procédés présentant un risque d'incendie, privilégiez les certificats de sécurité incendie délivrés par des organismes tiers indépendants plutôt que les autodéclarations des fabricants.

Assistance aux témoins lors des inspectionsLes fabricants de vannes de confiance acceptent les inspections par un tiers sur leurs sites, conformément aux exigences des cahiers des charges EPC et des spécifications des projets des utilisateurs finaux.

Risques liés au non-respect de l'évaluation des normes de qualité

De nombreux acheteurs se concentrent uniquement sur le prix initial et le délai de livraison, négligeant la validation de la conformité aux normes. Des vannes à boisseau sphérique non conformes peuvent réussir de simples contrôles visuels, mais présenter des défaillances sous pression cyclique, choc thermique ou en présence de fluides corrosifs. Les conséquences incluent des émissions fugitives, des fuites au niveau du siège, des fuites au niveau de la garniture de tige, la rupture de la paroi du corps en fonctionnement, un dysfonctionnement du système de sécurité et le rejet de la mise en service. Le coût du remplacement, de l'arrêt de l'usine et du nettoyage du procédé dépasse largement les économies à court terme réalisées grâce à l'utilisation de vannes non conformes.

Comment GEKO Valve fournit des vannes à bille conformes aux normes

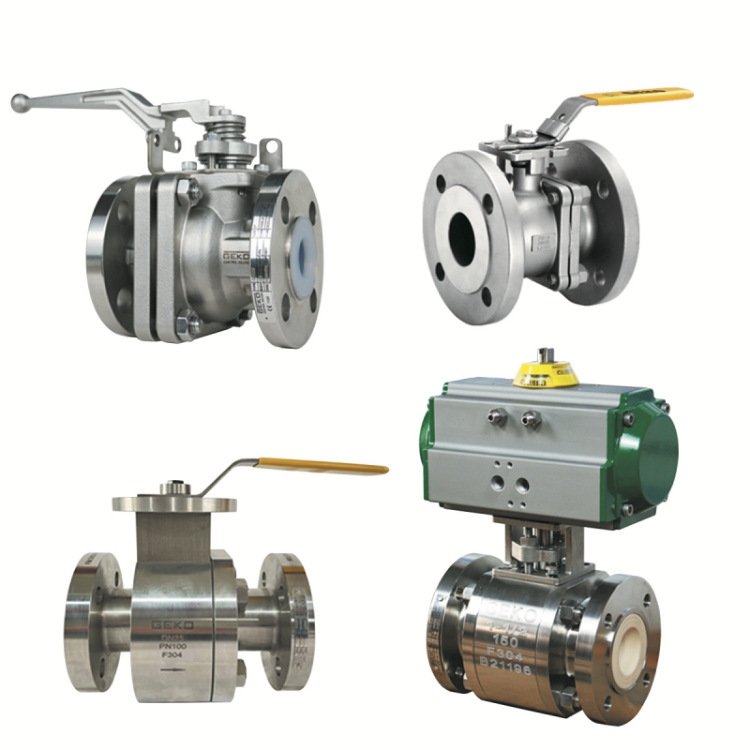

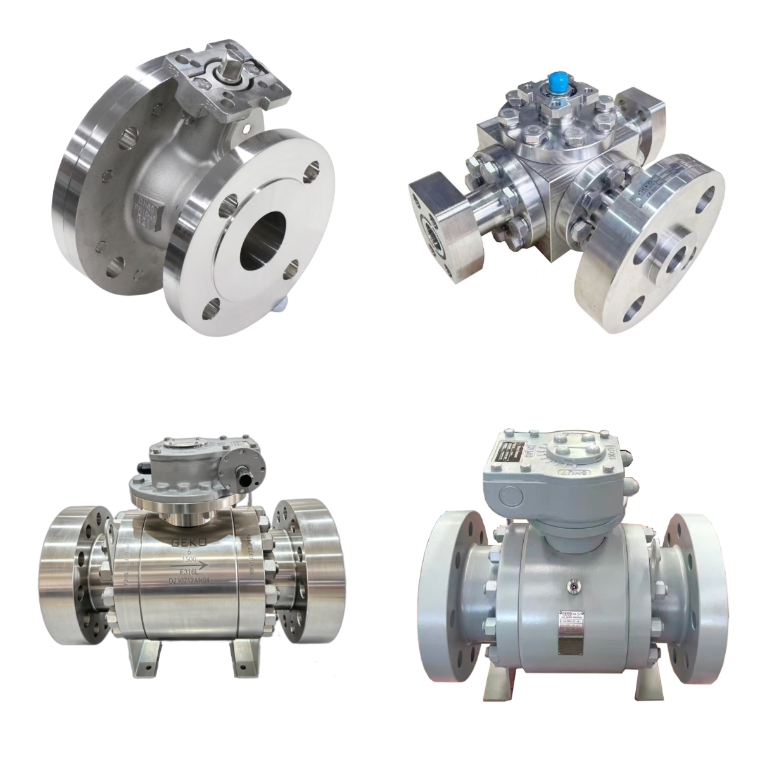

Les vannes à boisseau sphérique industrielles GEKO sont conçues pour répondre aux critères des normes API 6D, ASME B16.34, ASME B16.10, ISO et NACE pour les applications en milieu corrosif, cryogénique, haute température et résistant à l'incendie. Chaque livraison est accompagnée de dossiers techniques complets, de certificats d'essai et de documents de conformité. Notre équipe d'ingénieurs accompagne les acheteurs lors des phases de demande de devis et de spécification afin d'assurer l'adéquation des conditions de fonctionnement aux normes industrielles appropriées, contribuant ainsi à éviter les erreurs de spécification avant la confirmation de commande.

Liste de vérification avant achat pour l'acheteur

• Documentez toutes les normes industrielles obligatoires dans vos spécifications techniques.
• Valider les rapports d'essais de matériaux pour tous les composants sous pression
• Clarifier les exigences en matière d'étanchéité des sièges : limites de performance pour les sièges souples et les sièges métalliques
• Vérifiez si la certification de résistance au feu ou la certification NACE pour service en milieu corrosif sont obligatoires pour le projet.
• Vérifiez la disponibilité des options d'inspection FAT et d'inspection avec témoin client.
• Vérifiez que le marquage permanent de la vanne comprend la taille, la classe de pression, la nuance de matériau et les normes de référence.

L'évaluation systématique des normes de qualité et de la documentation justificative avant l'achat de vannes à bille industrielles aide les exploitants d'usines à atténuer les risques pour la sécurité, à prolonger la durée de vie des vannes et à maintenir des performances stables et fiables sur l'ensemble des réseaux de tuyauterie industriels critiques.
