Erreurs courantes de dimensionnement des vannes à bille et comment les éviter

Un dimensionnement incorrect des vannes à boisseau sphérique figure parmi les causes les plus fréquentes de mauvaises performances de process, d'usure prématurée des sièges, de chutes de pression excessives, de cavitation, de bruit et d'arrêts de production imprévus. De nombreux ingénieurs et équipes d'approvisionnement se basent uniquement sur la correspondance des diamètres nominaux des tuyauteries au lieu de calculer le débit, les propriétés du fluide, les limites de vitesse et la différence de pression. Qu'il s'agisse de spécifier vanne à bille flottante, vanne à bille montée sur tourillon, vanne à bille à passage intégral ou vanne à bille à passage réduit Les différentes variantes, ainsi que le dimensionnement correct, assurent l'étanchéité, la stabilité du débit, les performances de l'actionneur et le coût total de possession. GEKO Valve facilite un dimensionnement précis grâce à Calcul du coefficient de débit (Cv) d'une vanne à bille, conseils sur le choix du diamètre et analyse technique spécifique à l'application pour les systèmes de tuyauterie industriels, chimiques, énergétiques et pétroliers et gaziers, y compris les systèmes à usage intensif vanne à bille de pipeline assemblages.

Erreur n° 1 : Dimensionnement basé uniquement sur le diamètre nominal du tuyau, sans tenir compte du coefficient de débit (Cv) et de la perte de charge.

L'erreur la plus fréquente consiste à sélectionner automatiquement une vanne à boisseau sphérique de même diamètre nominal que la canalisation adjacente sans effectuer une vérification appropriée. Calcul du coefficient de débit (Cv) d'une vanne à billeLa taille nominale ne définit pas directement la capacité de débit ; vanne à bille à passage intégral et vanne à bille à passage réduit Des scores NPS identiques peuvent présenter des valeurs de CV très différentes. Cette négligence entraîne deux conséquences coûteuses : le surdimensionnement ou le sous-dimensionnement, et a un impact direct. chute de pression dans une vanne à bille industrielle à travers le circuit de tuyauterie.

Comment éviterCommencez par les données de procédé (débit, pression d'entrée/sortie, température de fonctionnement, densité et viscosité du fluide), puis calculez le Cv requis. Faites correspondre le Cv calculé à la valeur de Cv publiée de la vanne, et non pas simplement au diamètre du tuyau.

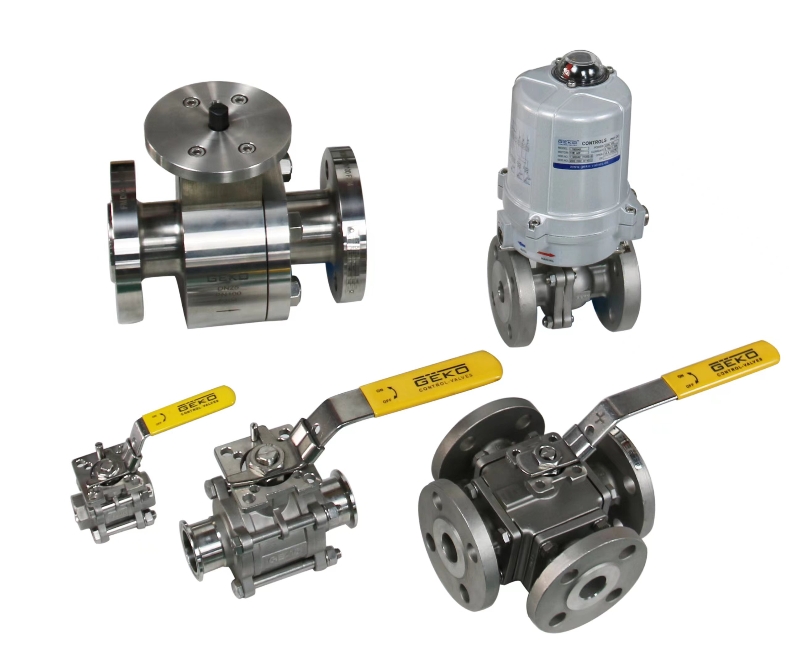

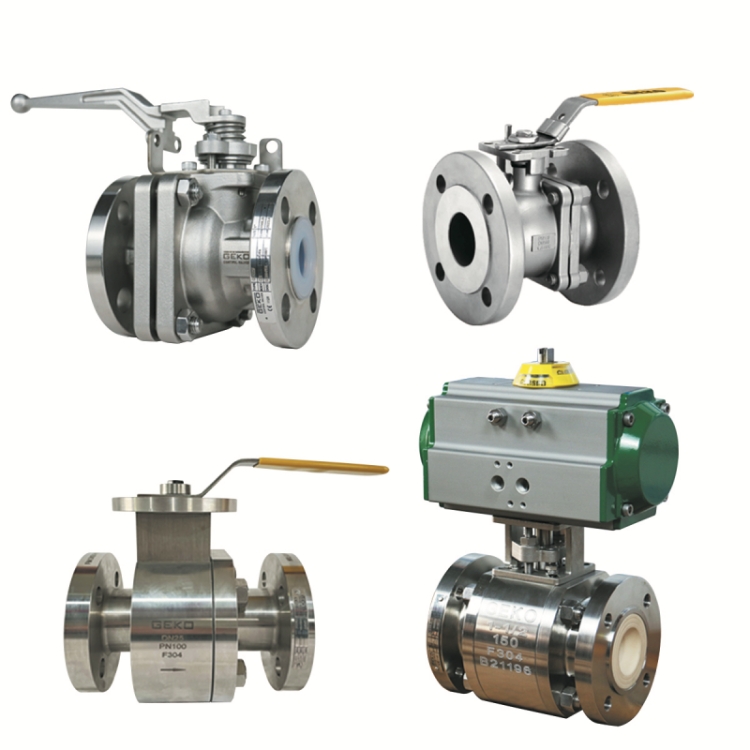

Erreur n° 2 : Confondre les valeurs CV à port complet et à port réduit

Les acheteurs supposent souvent qu'une vanne à boisseau sphérique NPS donnée offrira un débit maximal, pour finalement découvrir que le modèle à passage réduit (passage standard) sélectionné possède un alésage interne beaucoup plus petit et un Cv inférieur. Les vannes à boisseau sphérique à passage réduit sont plus légères et moins chères, mais elles engendrent des pertes de charge plus importantes. chute de pression dans une vanne à bille industrielle et peut restreindre les opérations de raclage pour vanne à bille de pipeline installations.

Comment éviter: Spécifiez clairement vanne à bille à passage intégral contre vanne à bille à passage réduit Sur votre fiche technique, indiquez le coefficient de débit (Cv) publié pour la configuration exacte de l'alésage. Choisissez un passage intégral pour le raclage, les conduites de transfert à faibles pertes et l'isolation à haut débit ; un passage réduit est acceptable lorsque la perte de charge est tolérable et qu'une optimisation du rapport coût/poids est nécessaire.

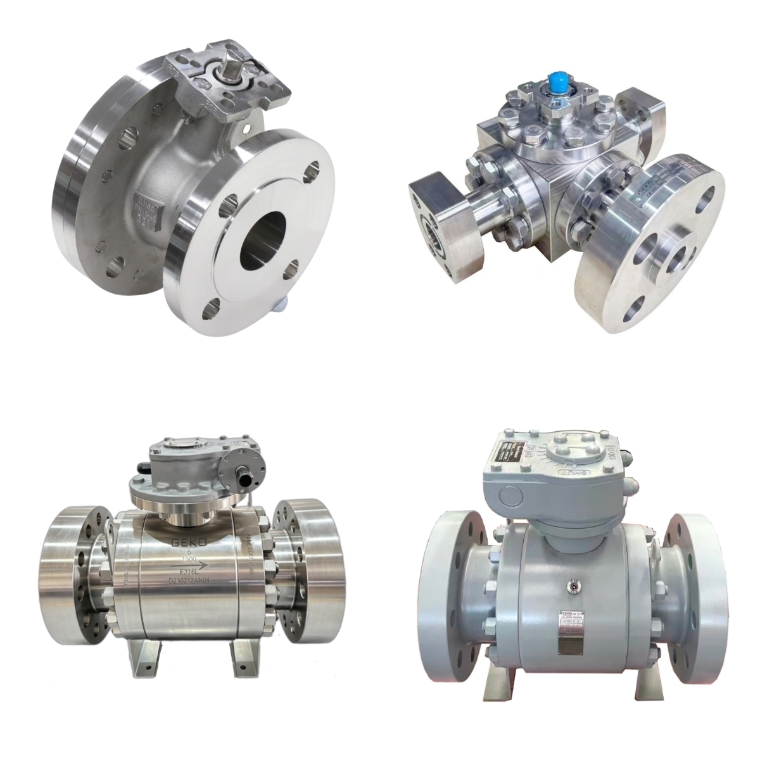

Erreur n° 3 : Surdimensionnement des vannes à bille de régulation

Les vannes à boisseau sphérique surdimensionnées pour la modulation fonctionnent avec une course très réduite, souvent de 10 à 20 % d'ouverture. Ceci engendre une instabilité, une mauvaise contrôlabilité, une érosion accélérée du siège due à une vitesse locale élevée et l'utilisation d'actionneurs plus grands et plus coûteux que nécessaire. De nombreux prescripteurs surdimensionnent les vannes « par sécurité » sans simulation d'écoulement, un risque qui s'applique également aux vannes à boisseau sphérique surdimensionnées. vanne à bille flottante et vanne à bille montée sur tourillon conceptions.

Comment éviterPrévoir une course de fonctionnement de 40 à 70 % en conditions de débit nominal. Intégrer une marge de sécurité dans les calculs d'ingénierie plutôt que de surdimensionner arbitrairement le corps de la vanne. Confirmer Couple de l'actionneur de la vanne à bille à la pression différentielle de fonctionnement réelle, et non pas seulement à la pression maximale du système.

Erreur n° 4 : Sous-dimensionnement et dépassement de la vitesse de fluide admissible

Une vanne à bille sous-dimensionnée crée un goulot d'étranglement, augmentant la vitesse, les turbulences, le bruit, l'érosion et la cavitation pour les liquides, et provoquant un écoulement bloqué pour les fluides compressibles. Ceci endommage les sièges, les billes et les garnitures, tout en contraignant les pompes ou les compresseurs à consommer davantage d'énergie. Le risque de dégradation des sièges est particulièrement marqué pour vanne à bille à siège métallique styles utilisés dans les médias abrasifs à haute vitesse.

Comment éviterAppliquer les limites de vitesse industrielles pour les liquides, les gaz et la vapeur. Vérifier la présence de cavitation et d'écoulement critique dès le début de la phase de spécification. Si une vitesse élevée ne peut être éliminée par un alésage plus grand, envisager une réduction de pression étagée ou un dispositif anti-cavitation, notamment pour vanne à bille à siège métallique sélections.

Erreur n° 5 : Dimensionner les gaz/la vapeur de la même manière que les liquides

Les formules de dimensionnement pour liquides ne s'appliquent pas aux fluides compressibles. La densité des gaz, des vapeurs et de l'eau varie avec la pression ; il est donc indispensable de tenir compte du débit critique et des coefficients de dilatation. L'utilisation des méthodes de dimensionnement basées sur le coefficient de débit des liquides pour les réseaux de gaz produit des résultats de dimensionnement dangereusement erronés, ce qui faussera vos calculs. Calcul du coefficient de débit (Cv) d'une vanne à bille et gonfler chute de pression dans une vanne à bille industrielle.

Comment éviterUtilisez les équations de dimensionnement des fluides compressibles (gaz et vapeur). Distinguez les régimes d'écoulement non critique et critique et vérifiez la pression de sortie et le rapport de pression critique.

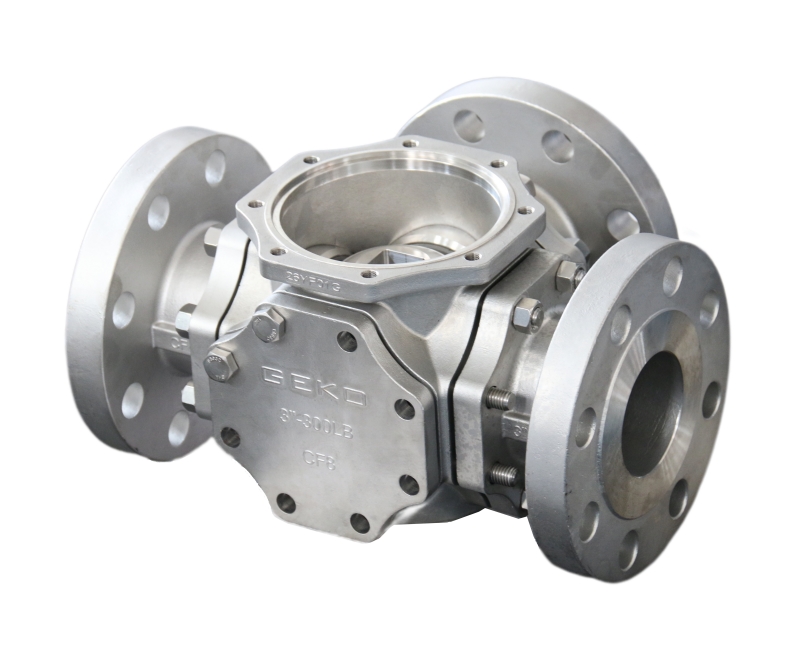

Erreur n° 6 : Négliger les dimensions face à face lors du choix de la taille de remplacement

Même lorsque le NPS et la classe de pression correspondent, des dimensions face à face ou bout à bout incohérentes engendrent des problèmes d'assemblage lors de la modernisation. Cette erreur fréquente retarde la mise en service et nécessite des retouches ou des modifications de pièces de bobine. vanne à bille flottante, vanne à bille montée sur tourillon ou vanne à bille de pipeline remplacement.

Comment éviter: Veuillez vous référer à la norme ASME B16.10 et confirmer la longueur face à face, le type de raccordement d'extrémité (à brides, fileté, à souder bout à bout) et la norme de bride avant de commander des vannes à bille de remplacement.

Erreur n° 7 : Oublier la classe de pression et le déclassement en température

Choisir une vanne uniquement en fonction de sa pression ambiante nominale, sans tenir compte de la réduction de pression en fonction de la température, présente un risque pour la sécurité. Les valeurs nominales selon la norme ASME B16.34 diminuent lorsque la température augmente, et la vanne doit rester adaptée à sa température de fonctionnement maximale, et pas seulement à froid ; cette règle s’applique aux vannes à siège souple et vanne à bille à siège métallique modèles similaires.

Comment éviter: Réduisez la puissance nominale de la vanne en utilisant le tableau pression-température applicable et confirmez que la puissance nominale de la vanne couvre le point de fonctionnement le plus défavorable.

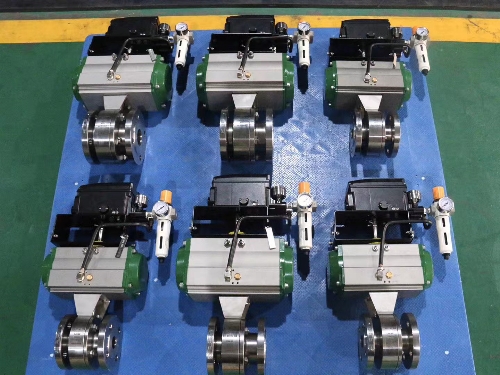

Erreur n° 8 : Négliger l’adaptation du couple de l’actionneur à la pression différentielle réelle

Dimensionner correctement le corps de vanne tout en sous-dimensionnant l'actionneur est une erreur fréquente. Le couple de déclenchement dépend du frottement du siège, de la pression et de la température du fluide, et pas seulement de la taille nominale. Insuffisant Couple de l'actionneur de la vanne à bille entraîne un fonctionnement lent, un défaut de course ou un arrêt incomplet.

Comment éviterDemander les courbes de couple à la pression différentielle nominale et maximale. Prévoir une marge de sécurité pour le démarrage à froid, les fluides à haute viscosité et le service cyclique. Vérifier. Couple de l'actionneur de la vanne à bille Valeurs de couple de démarrage et de couple de maintien en fonction de la puissance de sortie de votre vanne à bille montée sur tourillon ou vanne à bille flottante.

Méthode éprouvée de dimensionnement des vannes à bille pour les ingénieurs et les acheteurs

1. Collectez toutes les données de procédé : débit, P1, P2, température, type de fluide, masse volumique, viscosité, pression de vapeur.
2. Définir l'objectif du service : isolation uniquement ou contrôle modulant
3. Calculer le CV requis avec une méthode formelle Calcul du coefficient de débit (Cv) d'une vanne à bille et vérifier la vitesse, le risque de cavitation ou d'écoulement bloqué
4. Sélectionner vanne à bille à passage intégral ou vanne à bille à passage réduit et vérifiez le CV publié pour cet alésage précis
5. Confirmer la classe de pression, le matériau, le coefficient de réduction pression-température et la dimension face à face ; spécifier vanne à bille à siège métallique si une utilisation à haute température ou en milieu érosif est prévue
6. Dimensionner l'actionneur en utilisant la pression différentielle réelle Couple de l'actionneur de la vanne à bille valeurs
7. Validez auprès du service d'ingénierie d'application du fabricant avant la diffusion de la demande de devis, en particulier pour les points critiques. vanne à bille de pipeline projets

Comment la vanne GEKO prévient les erreurs de dimensionnement

L'équipe d'ingénierie de GEKO Valve examine les paramètres du processus en amont afin d'éviter les erreurs de dimensionnement les plus fréquentes des vannes à boisseau sphérique. Nous fournissons des données de coefficient de débit (Cv) pour vanne à bille à passage intégral et vanne à bille à passage réduit, vanne à bille montée sur tourillon et vanne à bille flottante, vérification du couple, conformité dimensionnelle ASME/API et sélection des matériaux en fonction de la chimie du fluide et de la température, y compris une robustesse vanne à bille à siège métallique et vanne à bille de pipeline options. Notre analyse des tailles avant commande permet de déceler les problèmes de surdimensionnement/sous-dimensionnement, les risques liés à la vitesse et Couple de l'actionneur de la vanne à bille Les erreurs d'ajustement avant le début de la fabrication permettent de réduire les reprises sur site et de prolonger la durée de vie des vannes tout en contrôlant les effets indésirables. chute de pression dans une vanne à bille industrielle grâce à la précision Calcul du coefficient de débit (Cv) d'une vanne à bille.

Liste de vérification finale des dimensions

• Calculer le CV à partir des données de processus avec les méthodes appropriées Calcul du coefficient de débit (Cv) d'une vanne à bille, ne pas utiliser la taille du tuyau par défaut
• Spécifiez explicitement vanne à bille à passage intégral ou vanne à bille à passage réduit
• Vérifier les conditions de cavitation du liquide et d'écoulement bloqué par le gaz ; sélectionner vanne à bille à siège métallique là où nécessaire
• Valider la vitesse du fluide de manière sécuritaire afin de réduire l'érosion, le bruit et les excès chute de pression dans une vanne à bille industrielle
• Réduire la classe de pression à la température de fonctionnement maximale
• Correspondre Couple de l'actionneur de la vanne à bille à la pression différentielle de fonctionnement réelle
• Vérifier la longueur face à face et la norme de raccordement des extrémités pour la rénovation de vanne à bille flottante, vanne à bille montée sur tourillon ou vanne à bille de pipeline

En allant au-delà du simple appariement des diamètres de tuyauterie et en adoptant un dimensionnement des vannes à bille basé sur les données, les équipes de projet assurent un contrôle stable du débit, minimisent l'usure et le bruit et évitent des reprises coûteuses après l'installation.
