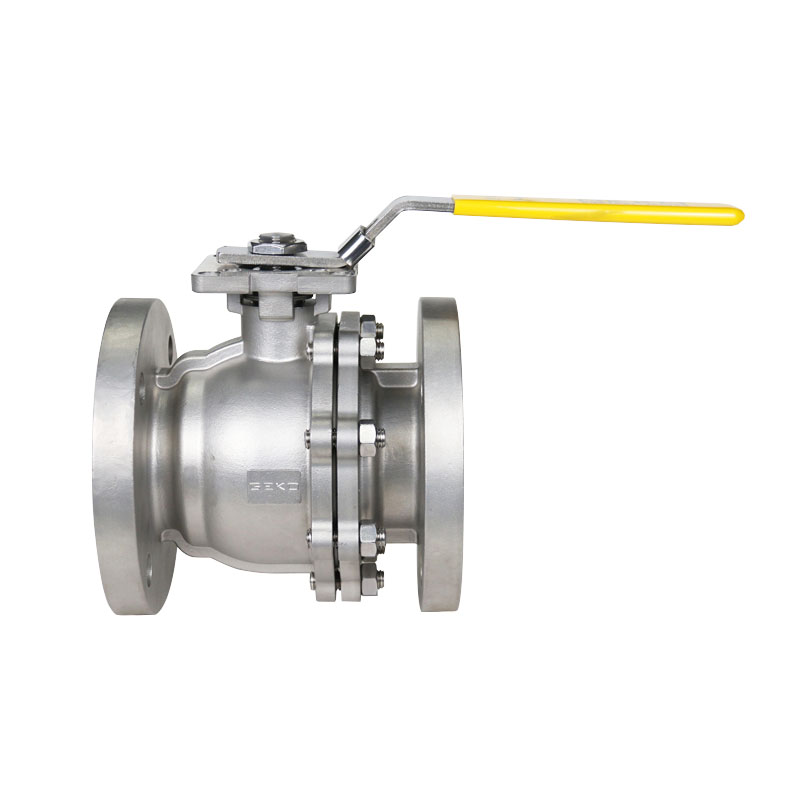

Choisir entre les vannes à boisseau sphérique à passage intégral et à passage réduit : Guide de sélection complet

Lors du choix de vannes à boisseau sphérique industrielles à quart de tour pour les tuyauteries de process, les systèmes de transfert de fluides et les boucles d'isolement de sécurité, les ingénieurs sont fréquemment confrontés à une décision clé : vannes à bille à passage intégral ou vannes à bille à passage réduitCes deux configurations d'alésage sont également largement connues sur les marchés industriels mondiaux sous d'autres appellations professionnelles : vanne à bille à passage intégral, vanne à bille à passage traversant, vanne à bille à passage droit pour le type à débit surdimensionné ; vanne à bille à passage réduit, vanne à bille à passage restreint, vanne à bille à passage étroit, vanne à bille à orifice limité pour la version à passage réduit.

Le diamètre de l'orifice interne du boisseau sphérique détermine directement la résistance à l'écoulement, la perte de charge, la consommation d'énergie de pompage, l'efficacité du nettoyage des canalisations, le coût du projet et les performances d'exploitation à long terme du système. Un mauvais choix de diamètre d'alésage peut entraîner des pertes de charge excessives, une capacité de raclage réduite, des coûts d'exploitation plus élevés et même des risques de sécurité cachés dans les canalisations industrielles critiques. Ce guide détaillé présente les définitions, les appellations, les différences structurelles, les avantages et les inconvénients ainsi que les conditions de fonctionnement applicables des vannes à boisseau sphérique à passage intégral et à passage réduit, afin d'aider les acheteurs à prendre des décisions d'achat précises.

1. Définition et autres appellations de la vanne à bille à passage intégral

Nom officiel standard

Vanne à bille à passage intégral

Synonymes industriels courants et alias régionaux

• Vanne à bille à passage intégral (terme le plus courant dans les normes API, ASME et européennes)
• Vanne à bille à passage traversant
• Vanne à bille à alésage droit
• Vanne à bille à passage intégral
• Vanne à bille à passage égal

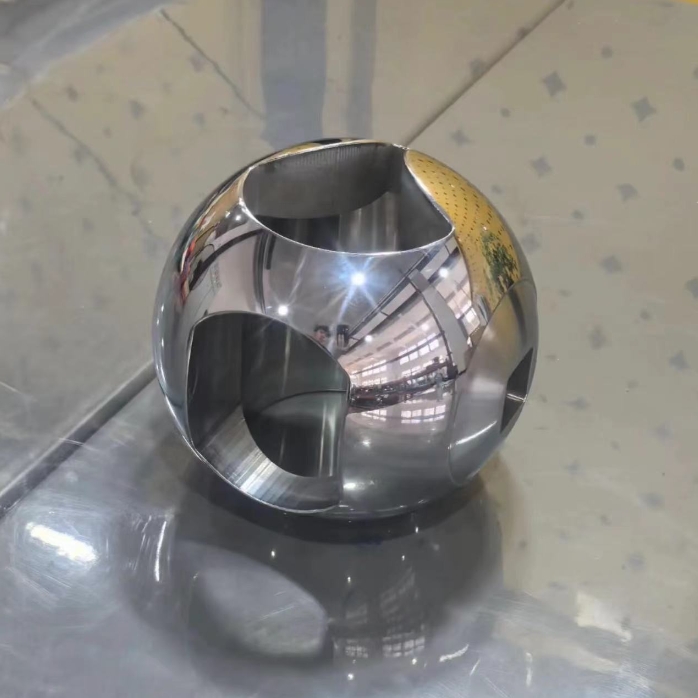

Dans une vanne à boisseau sphérique à passage intégral, l'orifice circulaire percé à l'intérieur du corps sphérique flottant ou monté sur tourillon correspond exactement au diamètre intérieur de la canalisation raccordée. Le canal d'écoulement forme un passage linéaire droit et dégagé, avec un rétrécissement minimal en position complètement ouverte.

Principaux avantages des vannes à boisseau sphérique à passage intégral

• Chute de pression quasi nulle à travers le corps de la vanne, réduisant considérablement la charge de la pompe et la consommation d'énergie pour les systèmes de circulation à grand débit.
• Permet le raclage des pipelines, l'inspection interne et le nettoyage mécanique (essentiel pour le transport du pétrole et du gaz, des oléoducs bruts, des gaz naturels et des carburants raffinés).
• Adapté aux milieux visqueux, aux boues, aux eaux usées et aux fluides contenant des particules solides, sans risque de colmatage.
• Vitesse du fluide illimitée, idéale pour les purges d'urgence, le drainage et les services d'arrêt rapide.
• Compatible avec les vannes à bille flottante et à tourillon pour les classes de pression allant de basse à très haute.

Inconvénients

Un composant à bille plus grand nécessite des dimensions globales du corps de vanne plus importantes, un poids plus élevé, un coût des matières premières plus élevé et un prix d'achat initial plus élevé par rapport à ses homologues à alésage réduit.

Scénarios d'application typiques

• Lignes de transport de pétrole et de gaz sur de longues distances
• Tuyauterie de procédé de raffinerie, boucles de transfert de fluides pétrochimiques
• Systèmes hydrauliques, circulation d'eau de refroidissement à haut débit dans les centrales électriques
• Pipelines nécessitant un raclage régulier et une inspection de la corrosion interne
• Pipelines de transfert de GNL cryogénique et d'azote liquide

2. Définition et autres appellations de la vanne à bille à passage réduit

Nom officiel standard

Vanne à bille à passage réduit

Alias ​​industriels largement acceptés

• Vanne à bille à passage réduit (terme technique normalisé international)
• Vanne à bille à passage restreint
• Vanne à bille à passage étroit
• Vanne à bille à orifice limité
• Vanne à bille à passage étroit
• Vanne à bille à passage partiel

Le diamètre intérieur d'une vanne à bille à passage réduit est volontairement inférieur au diamètre nominal (DN) des raccords d'extrémité, généralement d'une ou deux tailles inférieures. Ceci crée un rétrécissement à l'intérieur de la bille, générant inévitablement des turbulences et une perte de charge lors du passage du fluide.

Principaux avantages des vannes à boisseau sphérique à passage réduit / à alésage réduit

• Structure globale compacte, encombrement réduit, poids allégé et installation facilitée dans les espaces restreints.
• Des coûts de fabrication plus faibles, offrant des avantages économiques remarquables pour les achats d'équipements généraux en grande quantité
• Un noyau à bille plus petit réduit le couple de fonctionnement, ce qui permet d'utiliser des actionneurs pneumatiques/électriques plus petits et moins coûteux pour la commande automatisée.
• Performances d'arrêt suffisantes pour les canalisations de dérivation conventionnelles à faible débit et non critiques

Inconvénients

• Chute de pression et perte de charge importantes, entraînant une augmentation de la consommation énergétique continue des pompes de circulation.
• Impossible de passer les racleurs d'inspection de pipelines ; interdit sur les conduites principales nécessitant un nettoyage interne.
• Risque accru d'obstruction lors de la manipulation de liquides visqueux, de boues et de milieux chargés de particules.

Scénarios d'application typiques

• Systèmes de chauffage, ventilation et climatisation des bâtiments, alimentation en eau potable et canalisations auxiliaires industrielles de petite branche
• Air comprimé pour instruments, gaz comprimé, petites lignes de dosage de produits chimiques
• Boucles de dérivation secondaires, points d'échantillonnage et branches d'isolation non critiques
• Tuyauterie de traitement d'eau à basse pression et de service général pour l'industrie légère

3. Tableau comparatif direct : vannes à bille à passage intégral et à passage réduit

• Diamètre d'alésage intérieurPassage intégral (correspond au diamètre intérieur du tuyau) | Passage réduit (orifice sous-dimensionné)
• Nomenclature alternativeVanne à bille à passage intégral | Vanne à bille à passage réduit
• chute de pressionPerte de charge minimale, voire négligeable | Turbulence et perte de pression notables
• Compatibilité du raclage: Entièrement compatible avec l'inspection des pipelines | Ne permet pas le raclage
• Dimensions et poids totauxPlus grand et plus lourd | Compact et léger
• Exigences relatives à l'actionneur: Couple plus élevé, actionneur plus gros | Couple plus faible, actionneur plus petit
• Coût globalInvestissement initial plus élevé | Rentable et adapté au budget
• Idéal pourLignes de process principales : pétrole et gaz, cryogénie, systèmes à haut débit | Branches auxiliaires : CVC, gaz instrumentés, isolation marche/arrêt générale

4. Règles de sélection pratiques pour éviter une spécification erronée

1. Choisir Vanne à bille à passage intégral (à orifice total) si la conduite est un tronc principal, nécessite un raclage, transporte un débit important, des fluides visqueux, de la boue ou des milieux cryogéniques, ou si les économies d'énergie sont une priorité absolue.
2. Spécifier Vanne à bille à passage réduit (à orifice réduit) pour les branches secondaires, la tuyauterie de petit diamètre pour l'instrumentation, les arrêts manuels occasionnels et les projets non critiques à coûts maîtrisés.

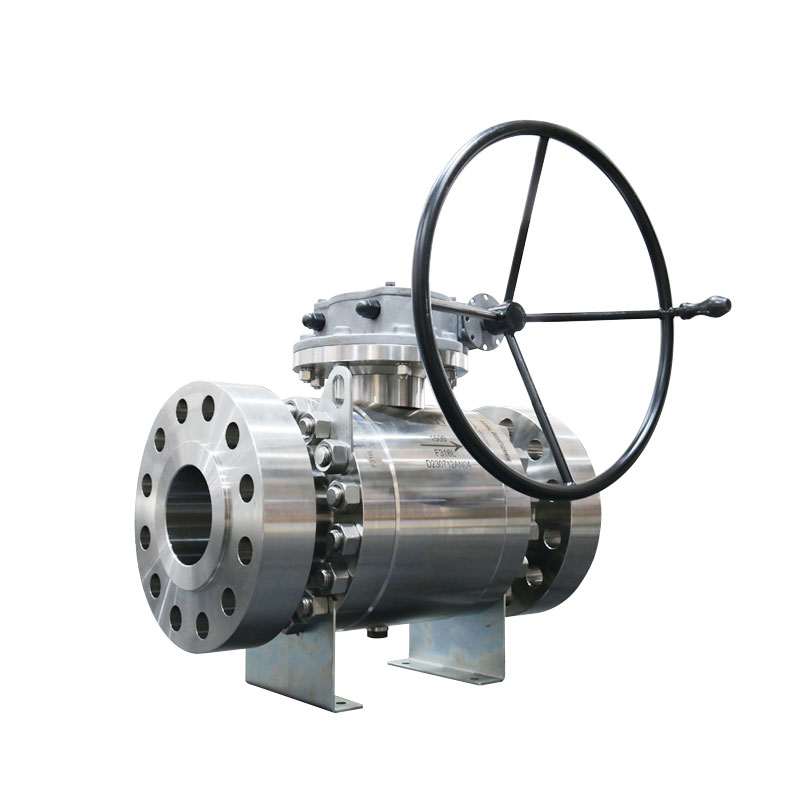

3. Pour les vannes à boisseau sphérique haute pression à tourillon destinées au service pétrolier et gazier API 6D, la version à passage intégral est toujours la norme obligatoire de l'industrie.
4. Les petites vannes à bille flottantes DN15 ~ DN50 destinées à un usage général adoptent généralement par défaut une conception à passage réduit, tandis que les vannes d'isolement de grand diamètre préfèrent une construction à passage intégral.

5. Conclusion

La principale différence entre les vannes à boisseau sphérique à passage intégral (plein débit) et celles à passage réduit (passage restreint) réside dans le diamètre du passage interne et les performances du système qui en découlent. Il n'existe pas de solution universellement optimale ; seule la configuration la plus adaptée doit être choisie en fonction de la hiérarchie des canalisations, du débit requis, des propriétés du fluide, des exigences de raclage et du budget du projet.

GEKO Valve fournit des vannes à bille à passage intégral et à passage réduit, de type flottant et à tourillon, avec des corps en acier au carbone WCB, en acier inoxydable SS304/SS316, en acier duplex, des sièges souples en PTFE et des sièges métalliques à revêtement dur STL, pour couvrir toutes les exigences de configuration de passage industriel des industries de transformation mondiales.
