Choisir une vanne à bille en toute simplicité : types, applications et conseils
Les vannes à boisseau sphérique sont les dispositifs de contrôle des fluides les plus polyvalents des systèmes de tuyauterie industriels modernes. Reconnues pour leur ouverture rapide en un quart de tour, leur étanchéité parfaite, leur conception compacte et leur longue durée de vie, elles sont largement utilisées pour isoler ou réguler les gaz, les liquides et les boues dans divers secteurs industriels. Cependant, la multitude de structures, de types de joints, de diamètres d'alésage et d'options d'actionnement disponibles peut rendre le choix complexe pour de nombreux ingénieurs et acheteurs. Cet article simplifie la sélection des vannes à boisseau sphérique en présentant les types courants, leurs applications industrielles typiques et des conseils pratiques pour vous aider à choisir la vanne adaptée à vos conditions de travail.
1. Types courants de vannes à bille industrielles
La compréhension de la classification des vannes à boisseau sphérique est essentielle pour un choix judicieux. Les vannes à boisseau sphérique industrielles se divisent principalement selon leur structure, le diamètre de leur alésage, leur système d'étanchéité et leur type de fonctionnement.

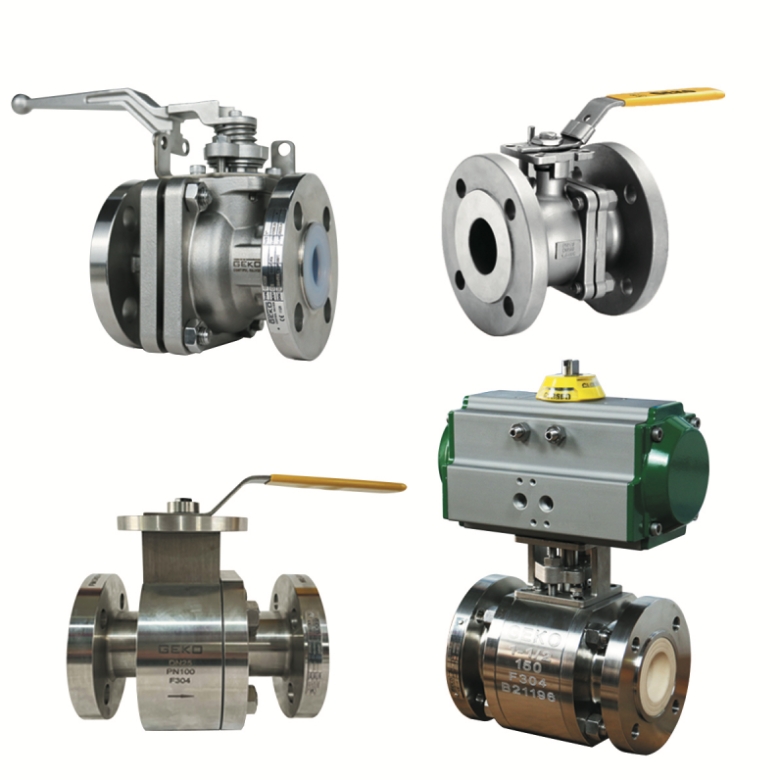

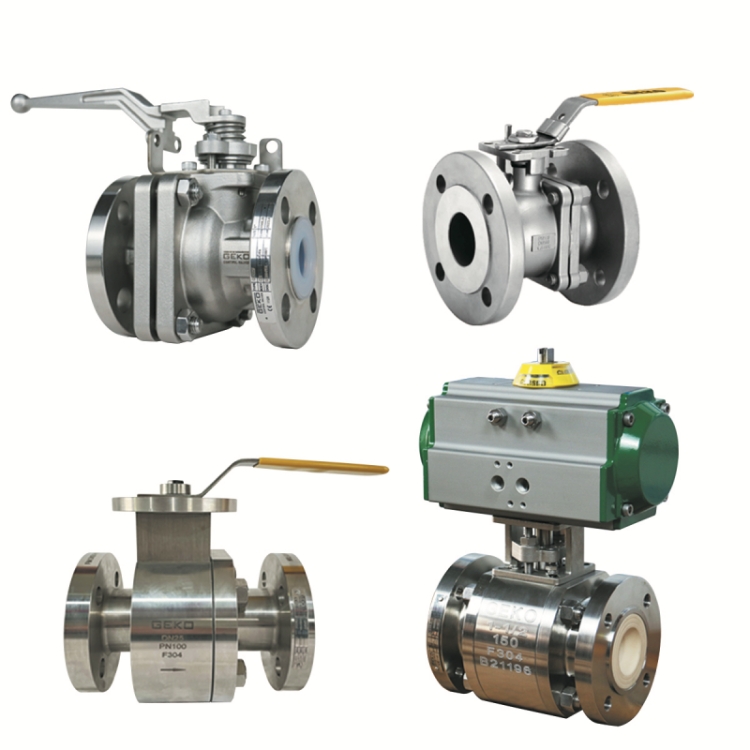

1.1 Vanne à bille flottante vs vanne à bille montée sur tourillon
vannes à bille flottantes Ces vannes à bille flottante sont dotées d'une bille libre qui assure l'étanchéité grâce à une pression moyenne. De conception simple et économiques, elles sont idéales pour les canalisations de petit diamètre, basse et moyenne pression. Elles sont largement utilisées pour l'isolation et la régulation de débit dans les systèmes de traitement de l'eau, de CVC et de chimie légère.

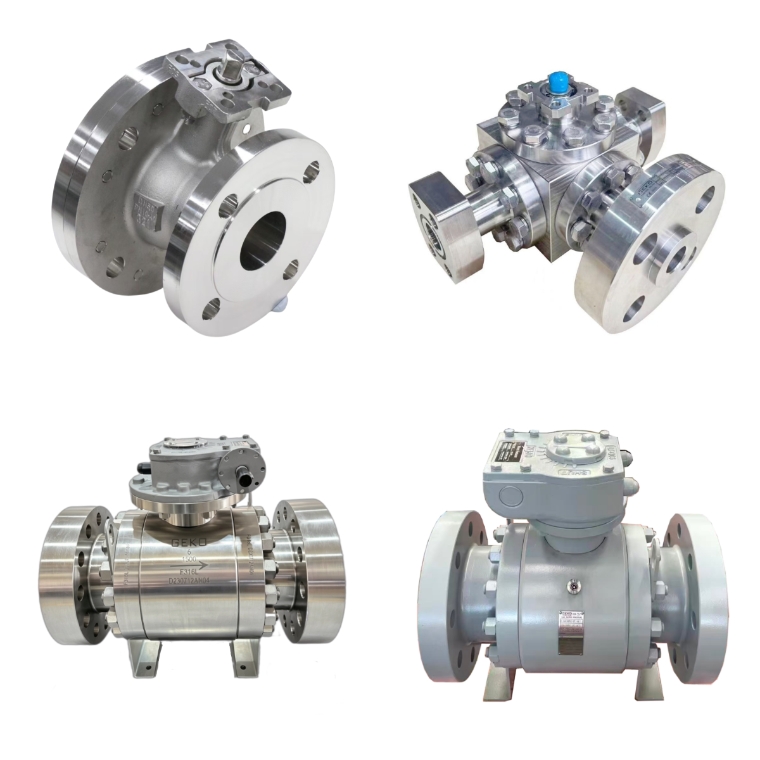

vannes à bille montées sur tourillon L'utilisation de tourillons fixes supérieurs et inférieurs permet de bloquer la bille en place. Cette conception structurelle réduit considérablement le couple de manœuvre et l'usure du siège, assurant un fonctionnement stable même dans des conditions de grande taille, de haute pression et de cycles fréquents. Les vannes à bille à tourillons constituent la solution privilégiée pour les oléoducs et gazoducs à fort trafic, les lignes de production pétrochimiques et les systèmes de transport longue distance.
1.2 Vanne à bille à passage intégral vs vanne à bille à passage réduit
vannes à bille à passage intégral Ces racleurs possèdent un alésage droit identique au diamètre intérieur du tuyau, ce qui minimise les pertes de charge et permet le raclage des canalisations. Ils conviennent aux canalisations et systèmes à haut débit exigeant une faible résistance à l'écoulement et une maintenance aisée.
vannes à bille à passage réduit Elles possèdent un alésage profilé plus petit. Plus légères et plus économiques, elles répondent aux exigences d'isolation courantes. Les vannes à boisseau sphérique à passage réduit sont largement utilisées pour les canalisations industrielles générales où une perte de charge ultra-faible et le raclage ne sont pas nécessaires.
1.3 Vanne à bille à siège souple vs à siège métallique
Vannes à bille à siège souple L'utilisation de PTFE ou d'autres polymères pour l'étanchéité garantit une protection optimale contre les bulles d'air et les fuites à température ambiante. Ces joints sont performants dans l'eau claire, les gaz et les milieux chimiques non abrasifs, et se caractérisent par un faible couple de fonctionnement et une étanchéité fiable.
vannes à bille à siège métallique Ces vannes à boisseau sphérique à siège métallique utilisent une étanchéité rigide métal-métal avec des surfaces de siège trempées ou revêtues d'alliage. Résistantes aux hautes températures, aux hautes pressions et à l'abrasion, elles supportent les boues abrasives, les cycles thermiques et les milieux corrosifs auxquels les joints souples ne peuvent résister.

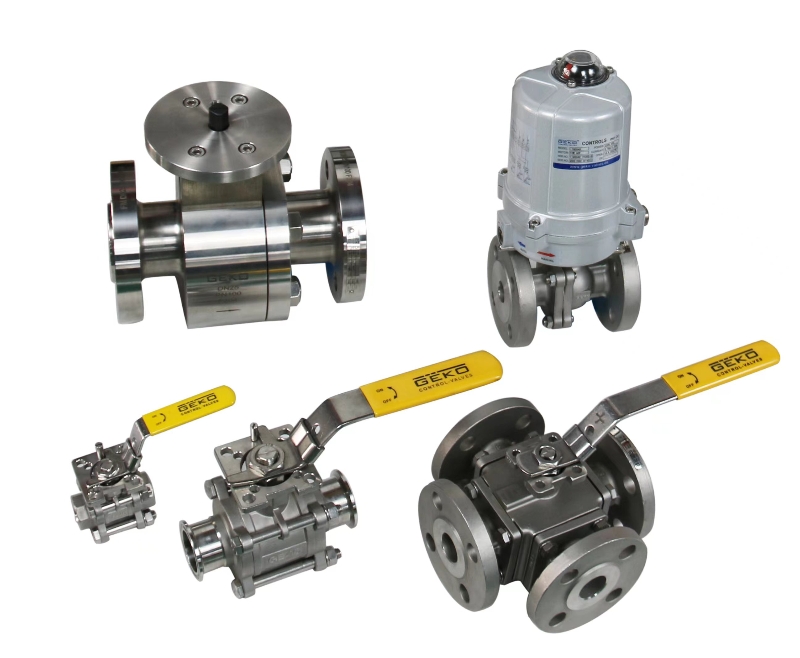

1.4 Vannes à bille manuelles et motorisées

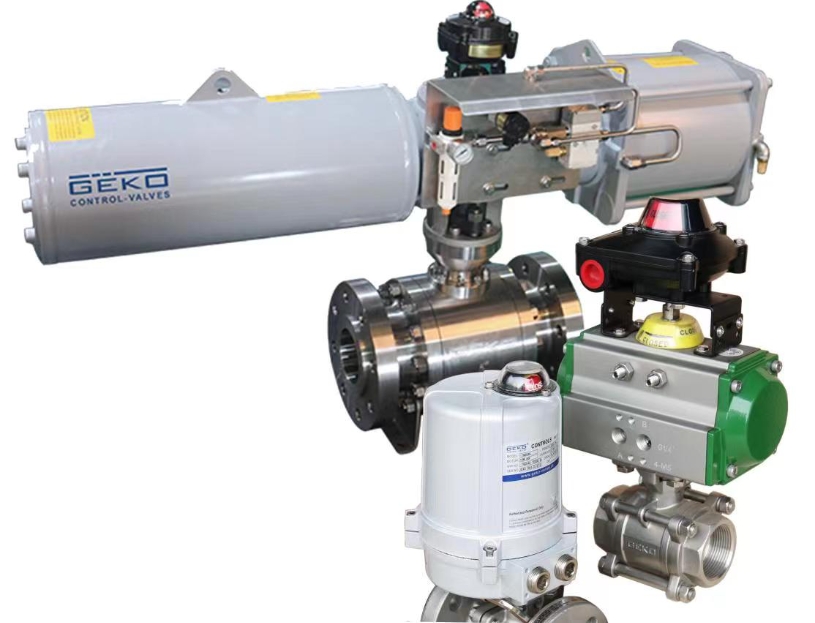

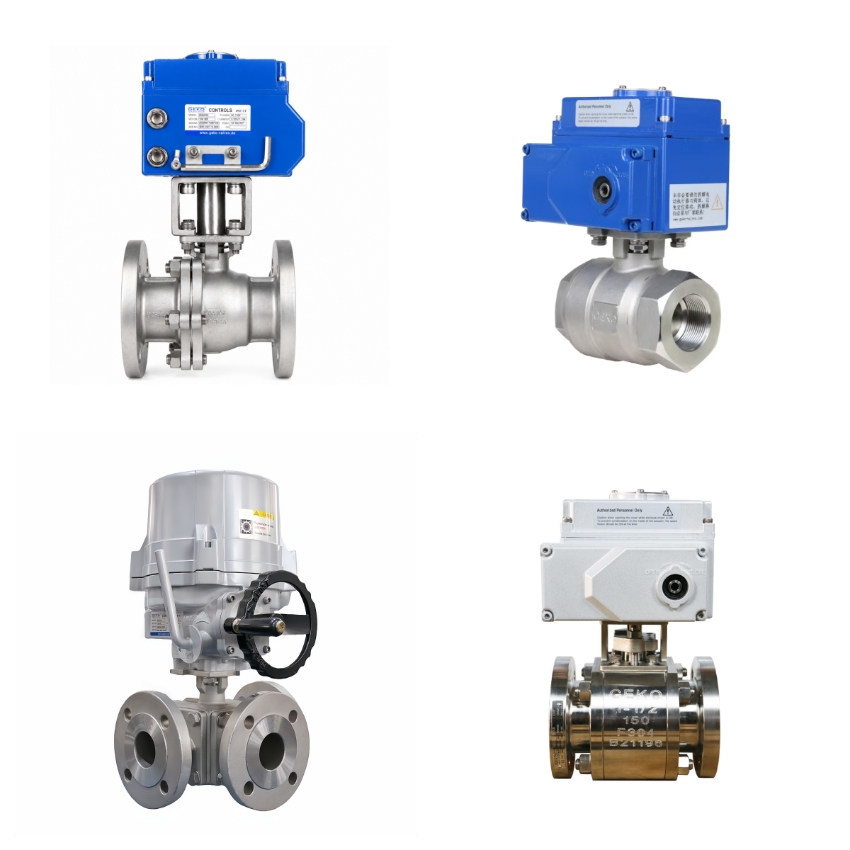

Les vannes à bille manuelles conviennent aux applications à basse fréquence et à la régulation simple des canalisations. Pour les systèmes industriels automatisés, vannes à bille à commande pneumatique et vannes à bille à commande électrique sont des choix courants. Les vannes à bille pneumatiques offrent une commutation rapide et une protection contre les explosions, tandis que les vannes à bille électriques prennent en charge la commande à distance et la régulation précise du débit pour les systèmes de canalisations intelligents.
2. Applications industrielles des vannes à bille
Les différents types de vannes à boisseau sphérique correspondent à des scénarios industriels spécifiques. Le choix des vannes en fonction du fluide de process, de la température, de la pression et de la fréquence de fonctionnement garantit des performances stables à long terme.
Traitement de l'eau et CVCLes vannes à bille flottantes à siège souple et les vannes à bille à passage réduit sont couramment utilisées pour les canalisations d'alimentation en eau, d'évacuation des eaux et de circulation de climatisation.
Industrie chimique et pétrochimiqueLes vannes à bille à siège métallique et les vannes à bille anticorrosion sont utilisées pour les fluides de process corrosifs, à haute température et abrasifs.
Transport de pétrole et de gazLes vannes à bille montées sur tourillon et les vannes à bille à passage intégral assurent une isolation sûre, une faible perte de pression et un raclage pratique des canalisations.
Énergie électrique et thermiqueLes vannes à bille à siège métallique résistantes aux hautes températures s'adaptent à la vapeur, aux cycles thermiques et aux conditions de fonctionnement à haute pression.
Industrie des procédés automatisésLes vannes à bille à commande pneumatique et électrique permettent une commutation automatique, une surveillance à distance et un contrôle intelligent du débit.
3. Conseils pratiques pour le choix d'une vanne à bille
Suivez ces conseils simples et professionnels pour éviter les erreurs de sélection et améliorer la stabilité du système de pipeline :
Adapter la structure à la pression et à la tailleChoisissez des vannes à bille flottantes pour les petites canalisations à basse pression et des vannes à bille montées sur tourillon pour les grandes canalisations à haute pression.
Sélectionnez le type de scellage par milieuUtilisez des sièges souples pour les fluides propres à température normale et des sièges métalliques pour les fluides à haute température, abrasifs et corrosifs.
Choisissez le type de forage en fonction du débit requis.: Choisissez des vannes à boisseau sphérique à passage intégral pour les faibles pertes de charge et les exigences de raclage ; utilisez des vannes à boisseau sphérique à passage réduit pour une isolation générale économique.
Sélectionnez le mode d'actionnement de manière raisonnableUtilisez des actionneurs pneumatiques pour les environnements antidéflagrants et des actionneurs électriques pour la commande intelligente à distance.
Vérifiez la température et la pression nominalesVérifiez toujours l'adaptabilité de la classe et du matériau de la vanne aux conditions de travail extrêmes afin d'éviter les fuites et les déformations.
4. Pourquoi choisir les vannes à bille GEKO ?
GEKO Valve propose une gamme complète de vannes à boisseau sphérique industrielles hautes performances, incluant des vannes à boisseau sphérique flottantes, à tourillon, à passage intégral et réduit, à siège souple et à siège métallique, ainsi que des ensembles de vannes à boisseau sphérique à commande pneumatique et électrique sur mesure. Toutes les vannes sont fabriquées conformément aux normes internationales, garantissant une étanchéité optimale, une maintenance réduite et une longue durée de vie pour les réseaux de tuyauterie industriels du monde entier.
