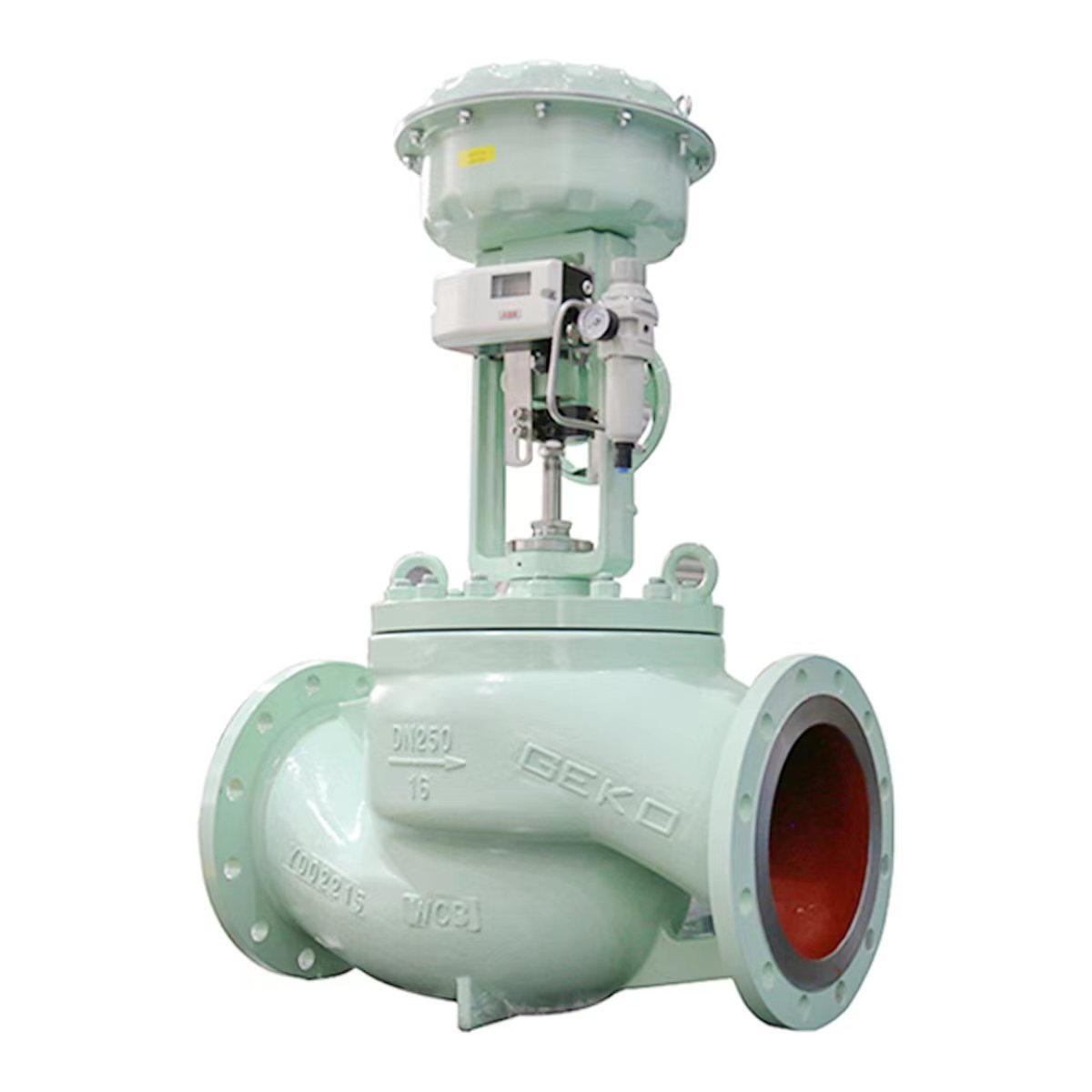

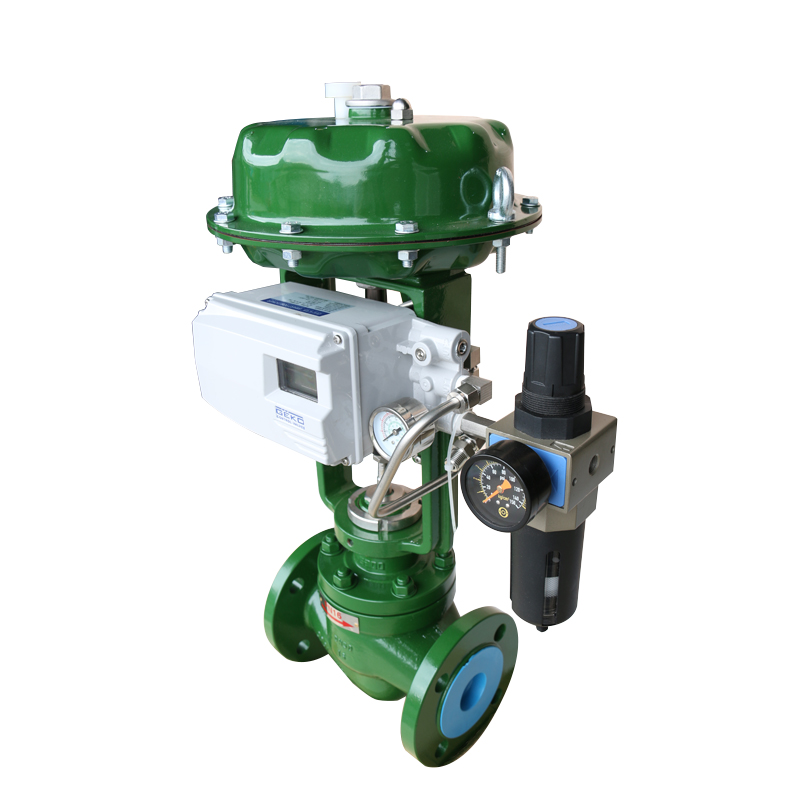

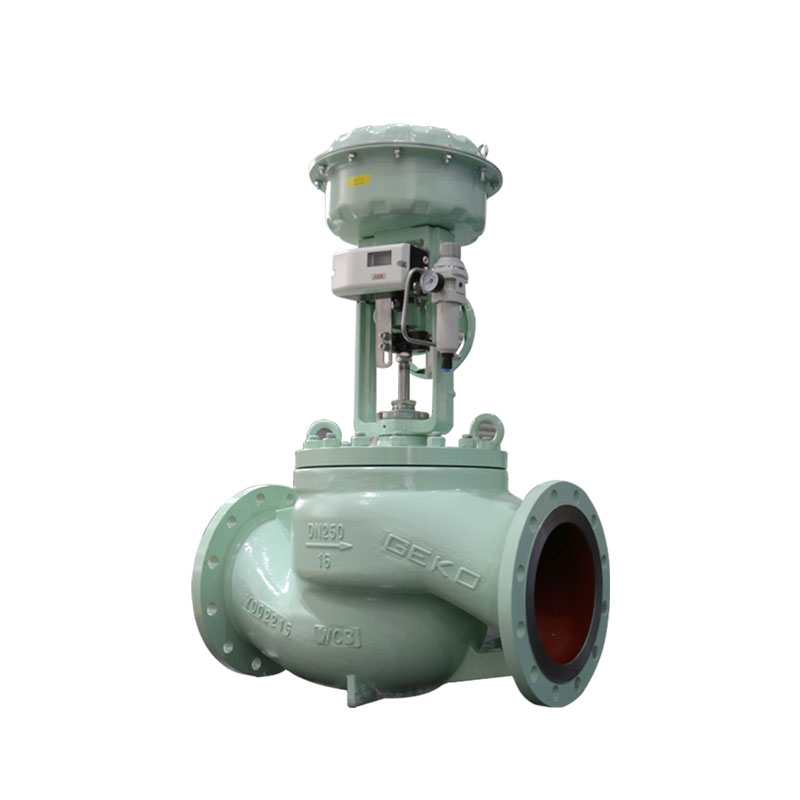

Le Valve de régulation pneumatique à siège unique GKV1800C Il s'agit d'une vanne de régulation de process de haute précision qui actionne le déplacement linéaire du noyau de la vanne par un actionneur pneumatique, ajustant ainsi avec précision le débit, la pression ou la température du fluide dans la canalisation. Sa conception à siège unique (surface d'étanchéité unique), associée à système de guide supérieur ou de guide de cage, assure la stabilité et l'étanchéité sous des conditions de pression différentielle élevée, s'adapte aux exigences de régulation continue de milieux agressifs tels que les liquides, les gaz et la vapeuret est largement utilisée dans les systèmes de contrôle d'automatisation dans des industries telles que la chimie, le pétrole et l'énergie, permettant un contrôle au millimètre près des paramètres de processus.
Vannes de régulation GEKO – Spécifications techniques (GKV18C / GKV16N / GKV6H)
| |
Séries et tailles GKV18C : DN15–100 (½"–4") | Pression nominale GKV18C / GKV16N : PN10–63 / ANSI Classe 150–600
|
Matériaux de la carrosserie (EN) 1.0619 GP240GH (−10℃ à 400℃) | Matériaux de carrosserie (ASTM) A216 WCB (−29℃ à 425℃)
|
Bonnet ≤DN65 : 1,4408 (A351 CF8M) | Caractéristiques de la prise Norme : Pourcentage égal / Linéaire |
portée 50:1 | Guide double En option : guide inférieur intégré pour DN40–DN600, Kvs > 25 |
Fuite au niveau du siège Sceau métallique : Classe IV (<0,01 % Kvs), classe V optionnelle | Joint à soufflet Double paroi, 1.4571 ou Hastelloy en option |
veste chauffante Raccordements DN15 ou DN25, PN40 (1” ANSI 300) | Caractéristiques principales Composants internes de haute précision, système de siège à changement rapide, |
Caractéristiques:
- Performances de réglage de haute précision
Caractéristiques de débit linéaire/à pourcentage égal : le noyau de la vanne adopte une conception de plaque parabolique ou à orifice, avec une précision de réglage de ≤± 1 % et un rapport réglable de 50:1 ;
Réponse rapide : Actionneur pneumatique (simple/double effet) avec localisateur (type intelligent en option), temps de réponse ≤ 3 secondes, prend en charge le retour de signal 4-20 mA, HART et autres, compatible avec l'intégration de systèmes DCS/PLC.
- Adaptation aux fortes variations de pression et aux conditions de travail difficiles.
Structure d'étanchéité à siège unique : le noyau et le siège de la soupape sont parfaitement ajustés, avec un niveau de fuite de classe V (ANSI/FCI 70-2) et une différence de pression de ≤ PN50 (classe 300) ;
Résistance à la température et à la corrosion : Le matériau du corps de la vanne peut être sélectionné parmi l'acier inoxydable 304/316, l'Hastelloy (C276), le Monel (400), avec une résistance à la température de -196 ℃~550 ℃ et une résistance aux acides forts, aux alcalis et aux milieux corrosifs.
La perfection dans les moindres détails
- Actionneur puissant
Le vérin pneumatique multiressorts GEKO série 812 offre une course rapide, une force d'appui constante et un excellent rapport qualité-prix. Disponible en plusieurs tailles, il garantit un fonctionnement robuste et antidéflagrant. Des vérins électriques et électrohydrauliques sont également disponibles en option.

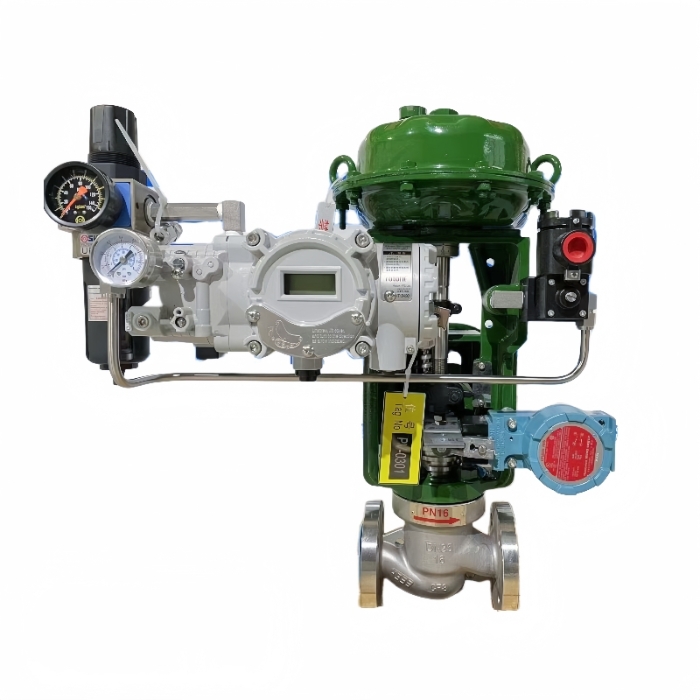

- Positionneur multifonctionnel
Le positionneur numérique GEKO prend en charge les protocoles 4-20 mA, HART, Profibus (PA) et Foundation Fieldbus, permettant une communication bidirectionnelle et un paramétrage aisé. Il est conforme à la norme VDI/VDE 3847 et des versions analogiques sont disponibles en option.
- Joint de tige fiable
Du presse-étoupe au soufflet d'étanchéité, GEKO garantit une étanchéité parfaite quelles que soient les conditions de fluides, de pression et de température. Sa conception optimisée minimise les frottements, la corrosion et les émissions.
- Joint d'étanchéité de boîtier à forme fixe
La liaison robuste entre le boîtier et le capot empêche les erreurs d'assemblage et les forces latérales, assurant une étanchéité parfaite et un fonctionnement fiable.
- Pièces internes de haute précision
Les vannes GEKO sont dotées d'éléments d'obturation et de sièges optimisés, de matériaux de haute qualité et d'un système de siège à changement rapide. Elles sont disponibles avec des bagues de siège métalliques, compressibles ou symétriques, ainsi qu'en version céramique pour les fluides abrasifs.
Vanne de régulation GEKO – Innovations et avantages
| |
Siège de soupape breveté avec joint souple en PTFE et joint secondaire métallique
| ✔ Étanchéité absolue du siège |
Anneaux de siège fabriqués à partir d'une grande variété de matériaux
| ✔ Maintien reproductible du siège grâce à l'autocentrage |
Joint torique en PTFE avec élément d'étanchéité de précision
| ✔ Sécurité et étanchéité |
Système de remplacement rapide pour les bagues de siège et les bouchons | ✔ Maintenance sans outils spéciaux |
Large gamme de garnitures de soupapes optimisées pour toutes les applications
| ✔ Flexibilité maximale des processus et qualité de contrôle élevée |
zone de presse-étoupe en acier inoxydable | ✔ Absence de corrosion galvanique |
Boîtier de vanne à flux optimisé
| ✔ Coefficients de débit élevés |
8. Conception compacte et robuste
| ✔ Espace de montage minimum requis |
Contrôle de la température/pression du réacteur, ajustement du rapport d'alimentation de la colonne de distillation, régulation du pH acide-base.
Régulation du débit en tête de puits, stabilisation de la pression dans les pipelines, gestion de la température des réservoirs de stockage de GNL.
Régulation de l'alimentation en eau de la chaudière, contrôle de la charge de la turbine à vapeur, systèmes de récupération de chaleur résiduelle.
Dosage et contrôle des proportions des fluides stériles, régulation des paramètres des cuves de fermentation, conformité hygiénique 3A.
Systèmes de dosage d'agent réducteur SCR/SNCR, systèmes d'injection de produits chimiques pour le traitement des eaux usées.
Vanne de régulation rotative à orifice GKV-225V (type à bille en V) combine les avantages d'une étanchéité parfaite Sous blister de classe VI vannes à bille avec les grande adaptabilité des vannes de régulation, ce qui la rend adaptée à diverses applications de vannes de régulation et permet d'obtenir un excellent contrôle du débit, une faible perte de charge et une réponse rapide.Tousvannes de régulation à bille en Vse conformer à de multiples normes et certifications industrielles, notamment API 607, ATEX, NACE MR0175, PED et SIL, garantissant la fiabilité et la conformité aux normes internationales.
EN SAVOIR PLUS
Le Valve de régulation pneumatique à siège unique GKV1800C Il s'agit d'une vanne de régulation de process de haute précision qui actionne le déplacement linéaire du noyau de la vanne par un actionneur pneumatique, ajustant ainsi avec précision le débit, la pression ou la température du fluide dans la canalisation. Sa conception à siège unique (surface d'étanchéité unique), associée à système de guide supérieur ou de guide de cage, assure la stabilité et l'étanchéité sous des conditions de pression différentielle élevée, s'adapte aux exigences de régulation continue de milieux agressifs tels que les liquides, les gaz et la vapeuret est largement utilisée dans les systèmes de contrôle d'automatisation dans des industries telles que la chimie, le pétrole et l'énergie, permettant un contrôle au millimètre près des paramètres de processus.
EN SAVOIR PLUS

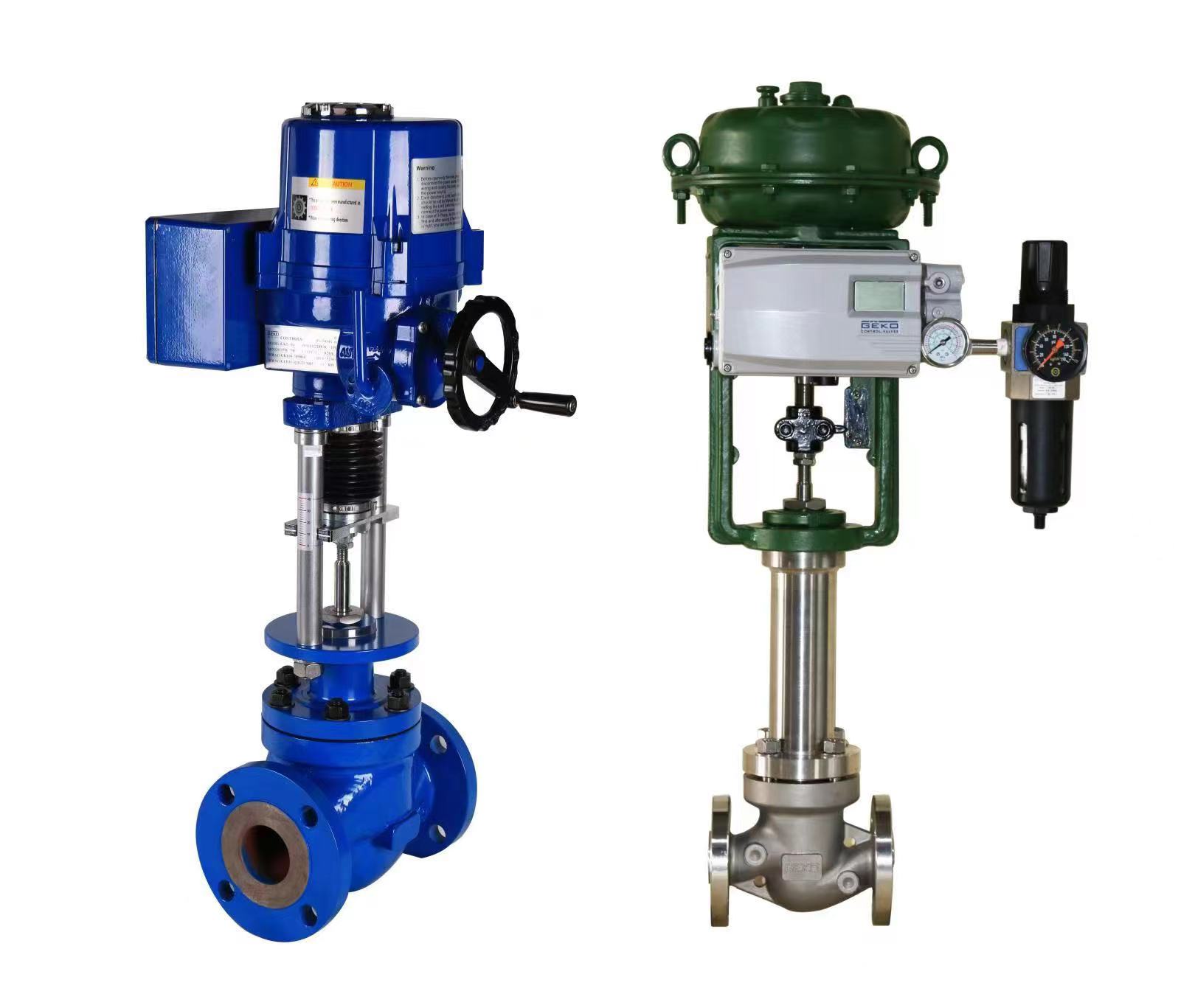

La série GKV16N GKV18C GKV16H vanne de régulation électrique intelligente Elle intègre des actionneurs électriques de haute précision et des modules de commande intelligents, adopte des corps de vannes à étanchéité renforcée et résistants à la corrosion, et est largement utilisée dans les domaines de la chimie, de l'énergie, de la pharmacie et autres.
