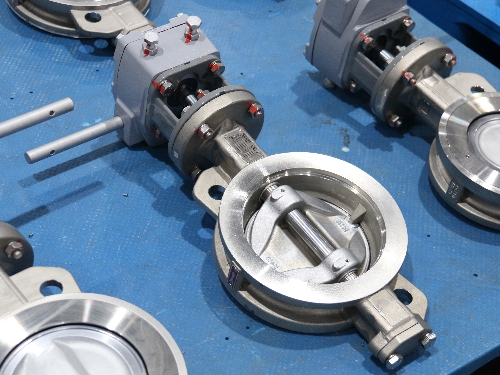

Vanne papillon à double excentration

 Dans les systèmes de tuyauterie industrielle modernes, la stabilité du débit, la compacité de l'installation et la rentabilité de l'exploitation sont essentielles à la fiabilité de la production à long terme. La vanne papillon, l'une des vannes quart de tour les plus utilisées, joue un rôle crucial dans la gestion des fluides industriels. Contrairement aux vannes à boisseau sphérique pour l'isolement haute pression ou aux vannes à guillotine pour un écoulement direct, les vannes papillon présentent des avantages structurels et fonctionnels uniques, adaptés aux canalisations industrielles de grand diamètre, aux systèmes de circulation et à la régulation fréquente du débit. Cet article porte sur… Comment fonctionnent les vannes papillon dans les applications réelles des pipelines industriels, y compris les fonctions opérationnelles de base, la logique de coordination des pipelines, les différences fonctionnelles entre les différents types et la valeur d'application industrielle. 1. Rôles fonctionnels essentiels des vannes papillon dans les canalisations industriellesLes vannes papillon remplissent trois fonctions principales dans les réseaux de tuyauterie industrielle : l’isolation des canalisations, la régulation continue du débit et la protection des systèmes de canalisations. Ces trois fonctions garantissent le bon fonctionnement des systèmes industriels de traitement de l’eau, de CVC, de chimie, de production d’énergie et de protection de l’environnement.1.1 Fonction d'isolation du pipelineLa fonction industrielle la plus élémentaire d'une vanne papillon est l'isolation du système. Lors de la maintenance d'un équipement, de la révision d'un tronçon de canalisation ou d'un arrêt d'urgence, la vanne papillon coupe complètement le flux de fluide en fermant complètement le disque. Les vannes papillon industrielles à siège souple et à siège métallique offrent une étanchéité fiable, isolant efficacement les fluides en amont et en aval pour garantir la sécurité des opérations de maintenance et prévenir tout reflux. Cette fonction est largement utilisée pour l'isolation de la canalisation principale et la commande indépendante des canalisations secondaires dans les grands réseaux de canalisations industrielles. 1.2 Régulation et étranglement précis du débitContrairement aux vannes à guillotine qui ne permettent qu'une ouverture ou une fermeture complète, les vannes papillon excellent dans régulation des flux industrielsEn ajustant l'angle d'ouverture du papillon (de 0° à 90°), les opérateurs peuvent contrôler avec précision le débit, la vitesse du fluide et la pression du système. Cette fonction de réglage rend les vannes papillon idéales pour les systèmes de circulation d'eau industriels, le transport de produits chimiques et les canalisations de gaz de combustion nécessitant un réglage de débit stable et continu. 1.3 Stabilisation de la pression et protection du systèmeDans les réseaux de canalisations industrielles, les variations soudaines de débit entraînent souvent des fluctuations de pression. Le réglage flexible de l'ouverture des vannes papillon permet d'amortir ces variations instantanées, d'équilibrer la pression du réseau et d'éviter les dommages matériels dus à des différences de pression excessives. Pour les réseaux industriels de grand diamètre, les vannes papillon stabilisent efficacement le débit et améliorent la sécurité globale du réseau. 2. Performance des différents modèles de vannes papillon dans les pipelines industrielsLes différents types structurels de vannes papillon ont un positionnement fonctionnel différencié dans les scénarios industriels, ce qui détermine leurs conditions de fonctionnement applicables dans les canalisations :2.1 Vannes papillon concentriques pour la circulation industrielle généraleLes vannes papillon concentriques, composées d'un disque central et d'une tige, se caractérisent par une utilisation simple et un faible coût. Elles sont principalement utilisées sur les canalisations industrielles classiques à basse pression et à température ambiante, assurant des fonctions d'isolement et de régulation de débit basiques pour l'eau, l'air et les fluides non corrosifs. 2.2 Vannes papillon à double et triple excentration pour applications industrielles intensivesLes vannes papillon à double et triple excentration éliminent les frottements entre le disque et le siège lors de la rotation, améliorant considérablement la durabilité de l'étanchéité et la résistance à la haute pression. Dans les canalisations industrielles véhiculant de la vapeur à haute température, des produits chimiques corrosifs et des fluides haute pression, ces vannes papillon à excentration garantissent un fonctionnement stable et durable, résolvant ainsi les problèmes d'usure et de fuite des vannes concentriques classiques dans des conditions industrielles difficiles.2.3 Fonctions d'installation des pipelines de type wafer et lobvannes papillon à plaquettes sont fixés entre les brides de tuyauterie grâce à leur corps ultra-mince, ce qui permet de gagner de l'espace lors de l'installation et les rend adaptés aux systèmes de canalisations compacts montés sur châssis pour applications industrielles. vannes papillon à oreilles Les pattes filetées permettent un démontage unilatéral de la canalisation, autorisant la maintenance indépendante de sections individuelles de canalisation sans arrêter l'ensemble du système, ce qui améliore considérablement l'efficacité des opérations industrielles. 3. Modes d'actionnement et leurs différences fonctionnelles industriellesLe mode de fonctionnement détermine directement la fonction d'automatisation de la vanne dans les systèmes de canalisations industrielles :Vanne papillon manuelle: Adopte un fonctionnement par levier ou engrenage, adapté aux canalisations industrielles à commutation basse fréquence, permettant une isolation manuelle sur site et un réglage simple avec un faible coût de maintenance.Vanne papillon pneumatiqueActionnés par des vérins pneumatiques, offrant une réponse rapide et une résistance aux explosions, ils conviennent aux canalisations industrielles de produits chimiques, pétrochimiques et de fluides inflammables pour la coupure d'urgence automatique et le contrôle du débit.vanne papillon électrique: Prend en charge la commande de signal à distance, la régulation proportionnelle et la liaison système, s'adaptant parfaitement aux systèmes de canalisations intelligents industriels PLC et SCADA, réalisant une gestion automatique des flux sans personnel.4. Avantages uniques des vannes papillon pour les pipelines industrielsComparées aux autres vannes industrielles, les vannes papillon présentent des avantages fonctionnels irremplaçables dans les réseaux de tuyauterie industriels à grande échelle :Structure ultra-légère et compacte, réduisant la charge sur la canalisation et les coûts d'installation.Fonctionnement rapide en quart de tour, améliorant la vitesse de réponse des pipelines et l'efficacité des interventions d'urgenceExcellente adaptabilité aux canalisations de grand diamètre, avec des avantages de coût évidents par rapport aux vannes à boisseau sphérique et aux vannes à guillotine.Double fonction d'isolation et de régulation, répondant aux diverses exigences de contrôle des pipelines industrielsPeu de pièces d'usure internes, fonctionnement stable à long terme et faible fréquence de maintenance industrielle5. Scénarios d'application industrielle basés sur les fonctions des pipelinesCanalisations industrielles d'eau et d'eaux uséesLes vannes papillon assurent la régulation du débit et l'isolation des canalisations pour les systèmes de traitement d'eau brute, d'eau purifiée et d'eaux usées.Systèmes de chauffage, ventilation, climatisation et de circulation centrale: Ajuster le débit de circulation d'eau glacée et d'eau chaude afin de stabiliser les systèmes de contrôle de la température des bâtiments et des usines.Pipelines chimiques et pétrochimiquesLes vannes papillon à siège métallique excentré permettent de contrôler les fluides corrosifs et les fluides de process à haute température.Centrales électriques et pipelines industrielsUtilisé pour la circulation de l'eau de refroidissement, l'évacuation des gaz de combustion et l'isolation des systèmes auxiliaires.Protection contre l'incendie des pipelines industriels: Assurer une coupure d'urgence rapide et un contrôle du débit des systèmes d'eau d'incendie.6. Solutions de vannes papillon industrielles GEKO ValveGEKO Valve propose une gamme complète de vannes papillon industrielles optimisées pour les environnements d'exploitation complexes des canalisations, incluant des vannes papillon concentriques et à triple excentration, des modèles à montage sur plaquette et à oreilles, des configurations à joint souple et à joint métallique, ainsi que des ensembles de vannes automatisées pneumatiques et électriques complets. Tous les produits sont fabriqués dans le strict respect des normes industrielles, offrant une régulation stable et une étanchéité fiable, garantissant ainsi un fonctionnement sûr, efficace et durable des différents systèmes de canalisations industrielles.9 mots clés SEO essentielsVanne papillon à triple excentration, vanne papillon à double excentration, vanne papillon industrielle à plaquette, vanne papillon à oreilles, vanne papillon de régulation de débit industrielle, vanne papillon pneumatique industrielle, vanne papillon de régulation électrique, vanne papillon renforcée, vanne papillon d'isolement de canalisation
