Quelle est la différence entre les vannes à boisseau sphérique à passage en O et à passage en V ? – L’expertise de GEKO Valves

Dans les systèmes de contrôle des fluides industriels, les vannes à boisseau sphérique à passage en O et à passage en V sont deux types courants présentant des caractéristiques de conception différentes. Forte de nombreuses années d'expérience en ingénierie, GEKO Valves propose une comparaison détaillée portant sur la conception structurelle, les caractéristiques d'écoulement, les performances de régulation, la capacité d'arrêt et bien plus encore, afin de vous aider à faire le meilleur choix.

1. Conception structurelle

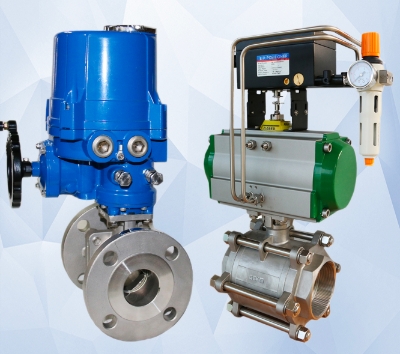

Vanne à boisseau sphérique à passage en O : le boisseau est percé d’un trou circulaire en son centre. En position ouverte, le diamètre de ce trou correspond quasiment au diamètre intérieur de la canalisation, assurant ainsi un passage direct. Les vannes à boisseau sphérique à passage en O de GEKO sont usinées avec précision pour une faible résistance à l’écoulement et une étanchéité optimale.

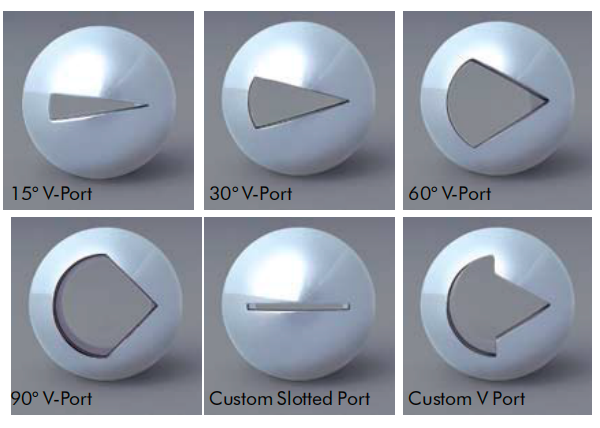

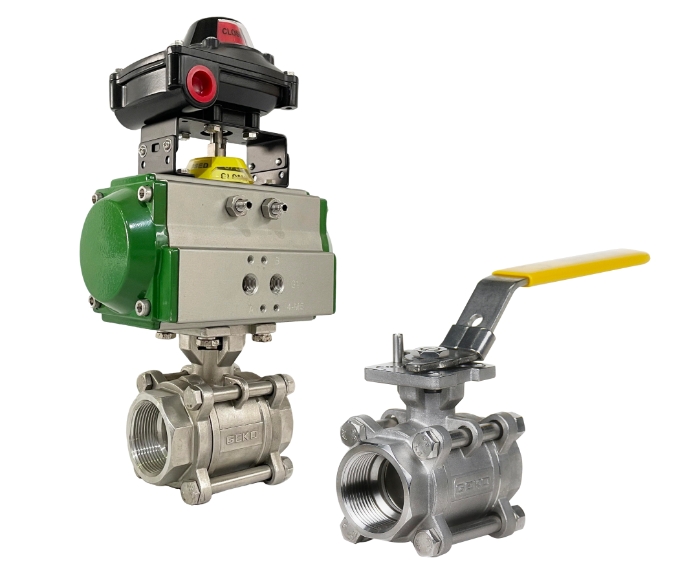

Vanne à boisseau sphérique à passage en V : le boisseau présente une encoche en forme de V. Les vannes à boisseau sphérique à passage en V GEKO permettent de personnaliser l’angle et la taille de l’encoche en fonction des caractéristiques du fluide, améliorant ainsi les capacités de cisaillement et de régulation.

2. Caractéristiques d'écoulement

Vanne à boisseau sphérique à passage en O : Ouverture rapide approximative. Le débit augmente fortement pour de faibles ouvertures (ex. : 0°–15°) et atteint 80 à 90 % du débit maximal aux alentours de 20 à 30°. Convient aux applications à ouverture/fermeture rapide, faible capacité de régulation.

Vanne à boisseau sphérique à passage en V : Caractéristique de pourcentage quasi égal. Le débit augmente de façon progressive et linéaire avec l’ouverture, pour un réglage précis. Les vannes à boisseau sphérique à passage en V GEKO offrent une excellente contrôlabilité, même à faible ouverture.

3. Performances de régulation du débit

Vanne à bille à passage en O : performances de régulation médiocres. Le débit varie fortement à faible ouverture, ce qui rend le contrôle précis difficile ; sujette à la cavitation, aux vibrations et au bruit à ouverture moyenne. Recommandée uniquement pour une commande tout ou rien (deux positions).

Vanne à boisseau sphérique à passage en V : Excellentes performances de régulation. L’encoche en V assure un contrôle de débit stable et prévisible, et le bord en V offre une action de cisaillement, ce qui la rend idéale pour les fluides fibreux, particulaires ou en suspension. Les vannes à boisseau sphérique à passage en V GEKO garantissent une régulation fiable et stable.

4. Capacité d'arrêt

Vanne à boisseau sphérique à passage en O : Excellente étanchéité. Avec sièges souples ou métalliques, elle garantit une étanchéité parfaite. Les vannes à boisseau sphérique à passage en O GEKO sont largement utilisées dans les applications exigeant une étanchéité stricte.

Vanne à boisseau sphérique à passage en V : Capacité d’étanchéité relativement faible. Théoriquement, elle ne peut atteindre le même niveau d’étanchéité nulle qu’une vanne à passage en O de même dimension. Conçue principalement pour la régulation du débit, et non pour une étanchéité absolue.

5. Résistance à l'écoulement

Vanne à boisseau sphérique à passage en O : Très faible résistance à l’écoulement en position ouverte, proche d’une conduite droite, ce qui minimise la perte de charge. Les vannes à boisseau sphérique à passage en O GEKO sont dotées de circuits d’écoulement optimisés pour une consommation d’énergie encore plus faible.

Vanne à bille à passage en V : L’encoche en V crée une certaine résistance à l’écoulement même lorsqu’elle est complètement ouverte, ce qui entraîne une chute de pression plus élevée qu’avec une vanne à passage en O.

6. Résistance à l'érosion et à l'usure (pour les milieux contenant des particules solides)

Vanne à bille à passage en O : lors de la commutation dans des milieux chargés de particules, des particules peuvent se coincer entre la bille et le siège, entraînant des rayures, une usure, voire un grippage.

Vanne à boisseau sphérique à passage en V : L’arête vive de l’encoche en V cisaille les fibres et les particules solides, empêchant ainsi le colmatage. Elle est particulièrement adaptée aux fluides chargés de particules, tels que les fluides à haute viscosité, cristallisables ou les boues. Les vannes à boisseau sphérique à passage en V GEKO excellent dans le traitement des eaux usées, des pâtes à papier, des boues et autres applications exigeantes.

7. Applications typiques

Vanne à boisseau sphérique à passage en O : Convient aux liquides et gaz propres (eau, vapeur, huile, gaz naturel, etc.). Le choix idéal pour une fermeture rapide et fiable.

Vanne à boisseau sphérique à passage en V : idéale pour les applications exigeant un contrôle précis du débit, notamment pour les fluides difficiles tels que la pâte à papier, les eaux usées, les boues, les fluides à haute viscosité et les liquides cristallisant ou incrustants. Les vannes à boisseau sphérique à passage en V GEKO constituent un choix fiable pour les applications de régulation.

8. Coût

En général, les vannes à boisseau sphérique à passage en V sont plus chères que les vannes à passage en O de même dimension et de même matériau, en raison de l'usinage plus complexe de l'encoche en V. GEKO Valves propose différentes configurations pour optimiser le rapport performance/prix ; contactez-nous pour obtenir des recommandations de dimensionnement.

9. Comment choisir ? – Guide de sélection des vannes GEKO

Résumé en une phrase :

Les vannes à bille à orifice O sont des expertes en étanchéité (étanchéité parfaite), tandis que les vannes à bille à orifice V sont des expertes en régulation (contrôle précis, ne craint pas les fluides sales).

Votre choix dépendra de vos besoins, qu'il s'agisse d'un arrêt complet ou d'une limitation de débit, et des caractéristiques de votre support.

Pourquoi choisir les vannes GEKO ?

Normes d'ingénierie allemandes et contrôle de qualité rigoureux

Gamme complète de vannes à boisseau sphérique à orifices en O et en V

Conception en V personnalisable pour les applications exigeantes

Une équipe de professionnels vous offre des conseils gratuits sur les tailles et les choix de vêtements.

Livraison rapide et assistance après-vente complète
